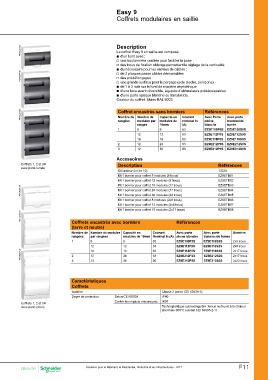

Easy 9
Coffrets modulaires en saillie

PB104273-20 Description

PB104277-30 Le coffret Easy 9 en saillie est composé :
bb d’un fond avec :
vv une boutonnière centrée pour faciliter la pose
vv des trous de fixation oblongs permettant le réglage de la verticalité
bb du nécessaire pour les entrées de câbles :
vv de 2 plaques passe câbles démontables
vv des prédéfonçages
vv une grande surface pour le perçage (scie cloche, poinçons)
bb de 1 à 3 rails sur le fond de manière asymétrique
bb d’une face avant réversible, équipée d’obturateurs prédécoupables
bb d’une porte opaque blanche ou translucide.
Couleur du coffret : blanc RAL 9003.

PB104279-40 Coffret encastrés sans borniers Références

Nombre de Nombre de Capacité en Courant Avec Porte Avec porte
rangées modules par modules de nominal In pleine translucide
18mm (A) blanche fumée
rangée

1 8 8 63 EZ9E108P0S EZ9E108S0S

12 12 63 EZ9E112P0S EZ9E112S0S

18 18 63 EZ9E118P0S EZ9E118S0S

2 12 24 63 EZ9E212P0S EZ9E212S0S

3 12 36 80 EZ9E312P0S EZ9E312S0S

PB104274-20 Coffrets 1, 2 et 3R Accessoires Références
avec porte fumée Description
PB104278-30 13229
Coffrets 1, 2 et 3R Obturateur (lot de 10) EZ9ETB01
avec porte pleine Kit 1 bornier pour coffret 8 modules (8 trous) EZ9ETB02
Kit 1 bornier pour coffret 12 modules (8 trous) EZ9ETB03
Kit 1 bornier pour coffret 18 modules (17 trous) EZ9ETB04
Kit 1 bornier pour coffret 24 modules (17 trous) EZ9ETB05
Kit 1 bornier pour coffret 36 modules (22 trous) EZ9ETB06
Kit 1 bornier pour coffret 8 modules (2x8 trous) EZ9ETB07
Kit 1 bornier pour coffret 12 modules (2x8 trous) EZ9ETB08
Kit 1 bornier pour coffret 18 modules (2x17 trous)

Coffrets encastrés avec borniers Références
(terre et neutre)
Avec porte
Nombre de Nombre de modules Capacité en Courant pleine blanche Avec porte Borniers
EZ9E108P2S translucide fumée
rangées par rangées modules de 18mm Nominal In (A) EZ9E112P2S EZ9E108S2S 2x8 trous
EZ9E118P2S EZ9E112S2S 2x8 trous
18 8 63 EZ9E212P2S EZ9E118S2S 2x17 trous
EZ9E312P2S EZ9E212S2S 2x17 trous
12 12 63 EZ9E312S2S 2x22 trous

PB104280-40 18 18 63

2 12 24 63

3 12 36 80

Caractéristiques Selon CEI 60529 Classe 2 (selon CEI 60439-3)
Coffrets Contre les impacts mécaniques
IP40
Isolation
IK07
Degré de protection
Technoplastique autoextinguible : tenue au feu et à la chaleur
anormale 650°C suivant CEI 60695-2-11
