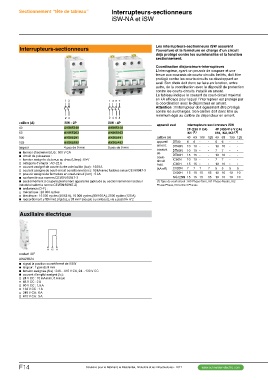

Sectionnement “tête de tableau” Interrupteurs-sectionneurs
iSW-NA et iSW

Interrupteurs-sectionneurs Les interrupteurs-sectionneurs iSW assurent
l'ouverture et la fermeture en charge d’un circuit
1357 déjà protégé contre les surintensités et la fonction
sectionnement.
2468 Coordination disjoncteurs-interrupteurs
L’interrupteur, ayant un pouvoir de coupure et une
tenue aux courants de courts-circuits limités, doit être
protégé contre les courts-circuits se développant en
aval. Son choix doit donc se faire en fonction, entre
autre, de la coordination avec le dispositif de protection
contre les courts-circuits installé en amont.
Le tableau indique le courant de court-circuit maximal
en kA efficace pour lequel l’interrupteur est protégé par
la coordination avec le disjoncteur en amont.
Attention : l’interrupteur doit également être protégé
contre les surcharges. Son calibre doit donc être au
minimum égal au calibre du disjoncteur en amont.

calibre (A) iSW - 2P iSW - 4P appareil aval interrupteurs-sectionneurs iSW

40 A9S65240 A9S65440 I2KP1(2(13)0 V CA) I4KP0(,4I0K02/,4I1K53V(1C) A)

63 A9S65263 A9S65463

100 A9S65291 A9S65491 calibre (A) 40 63 100 125 40 63 100 125

125 A9S65292 A9S65492 appareil DT40 6 6- - 66 - -
amont : DT40N 10 10 - - 10 10 - -
largeur 4 pas de 9 mm 8 pas de 9 mm courant DT60N 10 10 - - 77 - -
de DT60H 15 15 - - 10 10 - -
bb tension d’isolement (Ui) : 500 V CA court- iC60N 10 10 - - 77 - -
bb circuit de puissance : circuit iC60H 15 15 - - 10 10 - -
vv tension assignée de tenue au choc (Uimp) : 6 kV max.
vv catégorie d’emploi : AC-22 A (kA eff) C120N 7 7 7 7 5 5 5 5
vv courant assigné de courte durée admissible (Icw) : 1500 A
vv courant assigné de court-circuit conditionnel (Inc) : 10 kA avec fusibles selon CEI 60947-3 C120H 15 15 15 15 10 10 10 10
vv pouvoir assigné de fermeture en court-circuit (Icm) : 5 kA
bb conformité aux normes CEI/EN 60947-3 NG125N 15 15 15 15 10 10 10 10
bb sectionnement à coupure pleinement apparente (aptitude au sectionnement en secteur
(1) Type de court-circuit : IK0 Phase-Terre, IK1 Phase-Neutre, IK2

industriel selon la norme CEI/EN 60947-2) Phase-Phase, IK3 entre 3 Phases
bb endurance (O-F) :
vv mécanique : 20 000 cycles
vv électrique : 15 000 cycles (40/63 A), 10 000 cycles (80/100 A), 2500 cycles (125 A)
bb raccordement y 50 mm2 (rigide), y 35 mm² (souple ou embout), vis ± pozidriv n°2

Auxiliaire électrique

contact iOF

A9A26924
bb signal la position ouvert/fermé de l’iSW
bb largeur : 1 pas de 9 mm
bb tension assignée (Ue) : 240…415 V CA, 24…130 V CC
bb courant d’emploi assigné (Ic) :
vv 24 V CC : 10 mA mini, 6 A maxi
vv 48 V CC : 2 A
vv 60 V CC : 1,5 A
vv 130 V CC : 1 A
vv 240 V CA : 6 A
vv 415 V CA : 3 A
