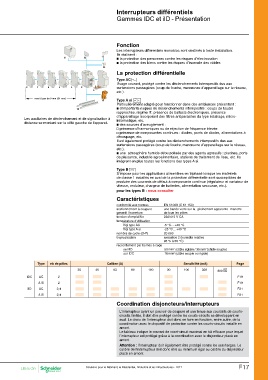

Interrupteurs différentiels
Gammes IDC et iID - Présentation

11 12 13 Fonction
14
Les interrupteurs differentiels monobloc sont destinés à toute installation.
Ils réalisent :
b la protection des personnes contre les risques d’électrocution
b la protection des biens contre les risques d’incendie des câbles

8765 42 La protection différentielle

9 Type AC a
10 Usage courant, protégé contre les déclenchements intempestifs dus aux
surtensions passagères (coup de foudre, manœuvre d’appareillage sur le réseau,
etc.).

maxi 6 pas de 9 mm (54 mm) Type A si k
Particulièrement adapté pour fonctionner dans des ambiances présentant :
15 b d’importants risques de déclenchements intempestifs : coups de foudre
rapprochés, régime IT, présence de ballasts électroniques, présence
Les auxiliaires de déclenchement et de signalisation à d’appareillage incorporant des filtres antiparasites du type éclairage, micro-
distance se montent sur le côté gauche de l’appareil. informatique, etc.
b des sources d’aveuglement :
v présence d’harmoniques ou de réjection de fréquence élevée
v présence de composantes continues : diodes, ponts de diodes, alimentations à
découpage, etc.
Il est également protégé contre les déclenchements intempestifs dus aux
surtensions passagères (coup de foudre, manœuvre d’appareillage sur le réseau,
etc.).
b une atmosphère humide et/ou polluée par des agents agressifs : piscines, ports
de plaisance, industrie agroalimentaire, stations de traitement de l’eau, etc. Ils
intègrent en plus toutes les fonctions des types A si.

Type B c
S'impose pour les applications alimentées en triphasé lorsque les matériels
de classe 1 installés en aval de la protection différentielle sont susceptibles de
produire des courants de défaut à composante continue (régulateur et variateur de
vitesse, onduleur, chargeur de batteries, alimentation secourue, etc.).
pour les types B : nous consulter

Caractéristiques

conformité aux normes EN 61008 (C 61 150)

sectionnement à coupure une bande verte sur la pleinement apparente manette
garantit l'ouverture de tous les pôles

tension d’emploi Ue 230/415 V CA

température d'utilisation

Vigi type AC -5 °C... +40 °C

Vigi type A si -25 °C... +40 °C

nombre de cycle (O-F) 20 000

tropicalisation exécution 2 (humidité relative
95 % à 55 °C)

raccordement par bornes à cage

sur iID 50 mm2 (câble rigide) / 35 mm2 (câble souple)

sur IDC 16 mm2 (câble souple ou rigide)

Type nb de pôles Calibre (A) Sensibilité (mA) Page

25 40 63 80 100 30 100 300 300 s

IDC AC 2 F19
A Si 2
2,4 F19
iID AC 2,4
A Si F21

F21

Coordination disjoncteurs/interrupteurs

L’interrupteur ayant un pouvoir de coupure et une tenue aux courants de courts-
circuits limités, il doit être protégé contre les courts-circuits se développant en
aval. Le choix de l’interrupteur doit donc se faire en fonction, entre autre, de la
coordination avec le dispositif de protection contre les courts-circuits installé en
amont.
Le tableau indique le courant de court-circuit maximal en kA efficace pour lequel
l’interrupteur est protégé grâce à la coordination avec le disjoncteur placé en
amont.
Attention : l’interrupteur doit également être protégé contre les surcharges. Le
calibre de l’interrupteur doit donc être au minimum égal au calibre du disjoncteur
placé en amont.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F17
