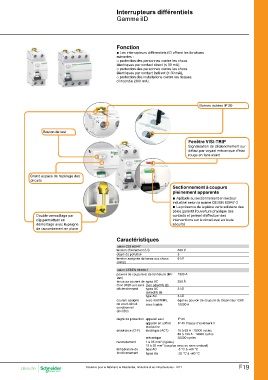

Interrupteurs différentiels
Gamme iID

Fonction

@ Les interrupteurs différentiels iID offrent les fonctions
suivantes :
_ protection des personnes contre les chocs
électriques par contact direct (y 30 mA),
_ protection des personnes contre les chocs
électriques par contact indirect (u 30 mA),
_ protection des installations contre les risques
d’incendie (300 mA).

Bornes isolées IP 20

Bouton de test

Fenêtre VISI-TRIP

Signalisation de déclenchement sur
défaut par voyant mécanique d’état
rouge en face avant

Grand espace de repérage des Sectionnement à coupure
circuits pleinement apparente

Double verrouillage par bb Aptitude au sectionnement en secteur
clip permettant un industriel selon la norme CEI/EN 60947-3
démontage avec le peigne bb La présence de la pièce verte solidaire des
de raccordement en place pôles garantit l’ouverture physique des
contacts et permet d’effectuer des
interventions sur le circuit aval en toute
sécurité

Caractéristiques 500 V
3
selon CEI 60947 6 kV
tension d’isolement (Ui)
degré de pollution
tension assignée de tenue aux chocs
(Uimp)

selon CEI/EN 61008-1

pouvoir de coupure et de fermeture (Im/ 1500 A
I∆m)
tenue au courant de types AC 250 Â
choc (8/20 μs) sans (non sélectifs s)
déclenchement types AC 3 kÂ
(sélectifs s)
type Asi 3 kÂ
égal au pouvoir de coupure du disjoncteur iC60
courant assigné avec iC60N/H/L 10000 A
de court-circuit
conditionnel avec fusible

(Inc/IDc)

degré de protection appareil seul IP 20

endurance (O-F) appareil en coffret IP 40 Classe d’isolement II
modulaire 16 à 63 A : 15000 cycles
électrique (AC1) 80 à 100 A : 10000 cycles
mécanique 20000 cycles

raccordement 1 à 35 mm2 (rigides)
température de 12 à 25 mm2 (souples avec ou sans embout)
fonctionnement type AC -5 °C à +60 °C

types Asi -25 °C à +60 °C

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F19
