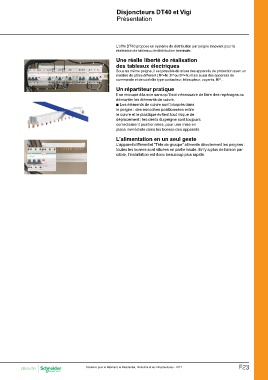

Page 373 - catalogue général SE 2017 (web flip book)
P. 373
Disjoncteurs DT40 et Vigi
Présentation
L’offre DT40 propose un système de distribution par peigne innovant pour la
réalisation de tableaux de distribution terminale.
Une réelle liberté de réalisation
des tableaux électriques
Sous un même peigne, il est possible de mixer des appareils de protection avec un
nombre de pôles different (1P+N, 3P ou 3P+N) mais aussi des appareils de
commande et de contrôle type contacteur, télerupteur, voyants, BP…
Un répartiteur pratique
Il se recoupe à la scie sans qu’il soit nécessaire de faire des repérages ou
démonter les éléments de cuivre.
b Les éléments de cuivre sont bloqués dans
le peigne : des encoches positionnées entre
le cuivre et le plastique évitent tout risque de
déplacement ; les dents du peigne sont toujours
correctement positionnées, pour une mise en
place immédiate dans les bornes des appareils.
L’alimentation en un seul geste
L’appareil différentiel “Tête de groupe” alimente directement les peignes :
toutes les bornes sont situées en partie haute. Il n’y a plus de liaison par
câble, l’installation est donc beaucoup plus rapide.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F23
