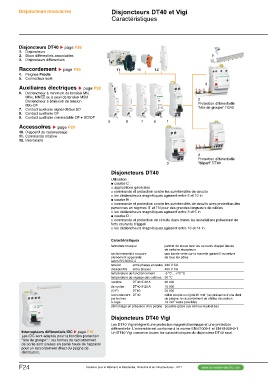

P. 374
Disjoncteurs modulaires Disjoncteurs DT40 et Vigi
Caractéristiques
Disjoncteurs DT40 u page F26 11 10 12 5
98 7 61
1. Disjoncteurs 4
2. Blocs différentiels associables 3
3. Disjoncteurs différentiels 2
Protection différentielle
Raccordement u page F30 "tête de groupe" TG40
4. Peignes Prodis
5. Connecteur isolé
Auxiliaires électriques u page F28
6. Déclencheur à minimum de tension MN,
MNx, MN s ou à seuil de tension MSU
Déclencheur à émission de tension
MX+OF
7. Contact auxiliaire signal-défaut SD
8. Contact auxiliaire OF
9. Contact auxiliaire commutable OF + SD/OF
Accessoires u page F29
10. Dispositif de cadenassage
11. Commande rotative
12. Intercalaire
2
Protection différentielle
3 "départ" DT40
Disjoncteurs DT40
Utilisation :
@ courbe C :
_ applications générales
_ commande et protection contre les surintensités de circuits
_ les déclencheurs magnétiques agissent entre 5 et 10 In
@ courbe B :
_ commande et protection contre les surintensités de circuits avec protection des
personnes en régimes IT et TN pour des grandes longueurs de câbles
_ les déclencheurs magnétiques agissent entre 3 et 5 In
@ courbe D :
_ commande et protection de circuits dans toutes les installations présentant de
forts courants d’appel
_ les déclencheurs magnétiques agissent entre 10 et 14 In.
Caractéristiques
fermeture brusque permet de mieux tenir les courants d’appel élevés
de certains récepteurs
sectionnement à coupure une bande verte sur la manette garantit l'ouverture
pleinement apparente de tous les pôles
selon EN 60947-2
tension entre phases et neutre 230 V CA
d’emploi Ue entre phases 400 V CA
température de fonctionnement -5 °C... +70 °C
température de réglage des calibres 30 °C
nombre DT40 y 20 A
DT40 u 25 A 20 000
de cycles 10 000
(O-F) DT60 20 000
raccordement DT40 câble souple ou rigide16 mm2 (en présence d’une dent
par bornes de peigne, le raccordement de câbles de section
à cage 16 mm2 reste possible)
démontage en présence d’un peigne possible grâce aux verrous haut et bas
Interrupteurs différentiels IDC u page F18 Disjoncteurs DT40 Vigi
Les IDC sont adaptés pour la fonction protection
"tête de groupe" : les bornes de raccordement Les DT40 Vigi intègrent une protection magnétothermique et une protection
de sortie sont situées en partie haute de l'appareil différentielle. L’ensemble est conforme à la norme EN 61009-1 et EN 61009-2-1.
pour un raccordement direct du peigne de Un DT40 Vigi conserve toutes les caractéristiques du disjoncteur DT40 seul.
distribution.
F24 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
