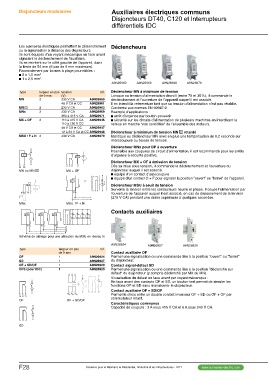

Page 378 - catalogue général SE 2017 (web flip book)

Disjoncteurs modulaires Auxiliaires électriques communs
Disjoncteurs DT40, C120 et Interrupteurs
différentiels IDC

Les auxiliaires électriques permettent le déclenchement Déclencheurs
ou la signalisation à distance des disjoncteurs.
Ils sont équipés d’un voyant mécanique en face avant A9N26960 A9N26969 A9N26946 A9N26979
signalant le déclenchement de l’auxiliaire.
Ils se montent sur le côté gauche de l’appareil, dans
la limite de 54 mm (6 pas de 9 mm maximum).
Raccordement par bornes à plage pour câbles :
c 2 x 1,5 mm2
c 1 x 2,5 mm2.

type largeur en pas tension réf. Déclencheur MN à minimum de tension
de 9 mm (V) Lorsque sa tension d’alimentation décroît (entre 70 et 35 %), il commande le
MN 2 230 V CA A9N26960 déclenchement et l’ouverture de l’appareil auquel il est associé.
Il en interdit la refermeture tant que sa tension d’alimentation n’est pas rétablie.
48 V CA et CC A9N26961 Conforme aux normes EN 60947-2.
Exemple d’applications :
MN s 2 230 V CA A9N26963 c arrêt d’urgence par bouton-poussoir
c sécurité sur les circuits d’alimentation de plusieurs machines en interdisant la
MNx 2 230 V CA A9N26969 remise en marche "non contrôlée" de l’ensemble des moteurs.
Déclencheur à minimum de tension MN s retardé
380 à 415 V CA A9N26971 Identique au déclencheur MN avec en plus une temporisation de 0,2 seconde sur
microcoupure ou baisse de tension.
MX + OF 2 110 à 415 V CA A9N26946 Déclencheur MNx pour BP à ouverture
110 à 130 V CC Insensible aux coupures du circuit d'alimentation, il est recommandé pour les arrêts
d'urgence à sécurité positive.
48 V CA et CC A9N26947 Déclencheur MX + OF à émission de tension
Dès sa mise sous tension, il commande le déclenchement et l’ouverture du
12 à 24 V CA et CC A9N26948 disjoncteur auquel il est associé :
c équipé d’un contact d’autocoupure
MSU 1P + N 2 230 V CA A9N26979 c équipé d’un contact O + F pour signaler la position "ouvert" ou "fermé" de l’appareil.
Déclencheur MSU à seuil de tension
MN ou MN s MX + OF Surveille la tension entre les conducteurs neutre et phase. Il coupe l'alimentation par
l'ouverture de l'appareil auquel il est associé, en cas de dépassement de la tension
MNx MSU 1P + N (275 V CA) pendant une durée supérieure à quelques secondes.

Contacts auxiliaires

Schéma de câblage pour une utilisation du MSU en réseau tri

A9N26924 A9N26927 A9N26929

type largeur en pas réf. Contact auxiliaire OF
de 9 mm Permet une signalisation ou une commande liée à la position "ouvert" ou "fermé"
A9N26924 du disjoncteur.
OF 1 A9N26927 Contact signal-défaut SD
A9N26929 Permet une signalisation ou une commande liée à la position "déclenché sur
SD 1 A9N26923 défaut" du disjoncteur (y compris déclenché par MX ou MN).
Visualisation du défaut en face avant par voyant mécanique :
OF + SD/OF 1 En face avant des contacts OF et SD, un bouton-test permet de simuler les
fonctions OF et SD sans manœuvrer le disjoncteur.
OFS (pour IDC) 1 Contact auxiliaire OF + SD/OF
Permet le choix entre un double contact inverseur OF + SD ou OF + OF par
OF OF + SD/OF commutateur rotatif.
Caractéristiques communes
Capacité de coupure : 3 A sous 415 V CA et 6 A sous 240 V CA.

SD
