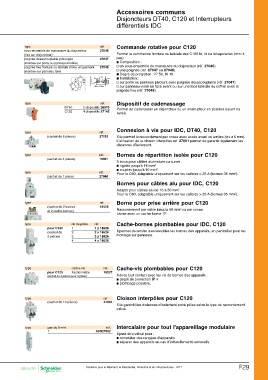

Accessoires communs
Disjoncteurs DT40, C120 et Interrupteurs
différentiels IDC

type réf. Commande rotative pour C120
sous-ensemble de manœuvre du disjoncteur 27046
(fixé sur disjoncteur) Permet la commande frontale ou latérale des C120 bi, tri ou tétrapolaires (mini 4
poignée désaccouplable prolongée 27047 pas).
(montée sur porte ou panneau mobile) c Composition :
poignée fixe frontale ou latérale droite uniquement 27048 v un sous-ensemble de manœuvre du disjoncteur (réf. 27046)
(montée sur panneau fixe) v une poignée (réf. 27047 ou 27048).
c Degré de protection : IP 50, IK 10.
0±0,2 35 40°++02 c Installation :
35 v sur porte ou panneau pivotant avec poignée désaccouplable (réf. 27047)
v sur panneau vissé en face avant ou sur une face latérale du coffret avec la
ø 35±5 poignée fixe (réf. 27048).
2 trous ø 8

type réf. Dispositif de cadenassage

DT40 2 dispositifs 26970 Permet de cadenasser un disjoncteur ou un interrupteur en position ouvert ou
fermé.
C120 4 dispositifs 27145

type réf. Connexion à vis pour IDC, DT40, C120
(sachet de 8 pièces) 27053
Elle permet le raccordement par cosse avec accès avant ou arrière (vis ø 5 mm).
type réf. L’utilisation de la cloison interpôles réf. 27001 permet de garantir également les
(sachet de 4 pièces) 19091 distances d’isolement.

type réf. Bornes de répartition isolée pour C120
(sachet de 1 pièce) 27060
3 trous pour câbles aluminium ou cuivre :
type réf. c rigides jusqu'à 16 mm2
(sachet de 2 bornes 18528 c souples jusqu'à 10 mm2.
et 2 cache-bornes) Pour le C60, adaptable uniquement sur les calibres > 25 A (bornes 35 mm2).

type nb de pôles réf. Bornes pour câbles alu pour IDC, C120
1 x 18526
pour C120 1 2 x 18526 Adapté pour câbles alu de 16 à 50 mm2.
3 x 18526 Pour le C60, adaptable uniquement sur les calibres > 25 A (bornes 35 mm2).
(sachet de 2 4 x 18526
Borne pour prise arrière pour C120
2 pièces) 3
Raccordement par câble jusqu'à 50 mm2 ou par cosse.
Livrée avec un cache-borne 1P.

Cache-bornes plombables pour IDC, C120

Il permet de rendre inaccessibles les bornes des appareils, en particulier pour un
montage sur panneau.

4

type cache-vis réf. Cache-vis plombables pour C120
18527
pour C120 fractionnable Il évite tout contact avec les vis de bornes des appareils :
(sachet de 2 pièces pour 4 pôles) c degré de protection IP 4
c plombage possible.

type réf. Cloison interpôles pour C120
(sachet de 10 pièces) 27001
Elle garantit les distances d’isolement entre pôles selon le type de raccordement
utilisé.

type pas de 9 mm réf. Intercalaire pour tout l'appareillage modulaire
1 A9N27062
Il peut être utilisé pour :
c compléter des rangées d’appareils
c séparer des appareils en cas d’échauffements excessifs.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F29
