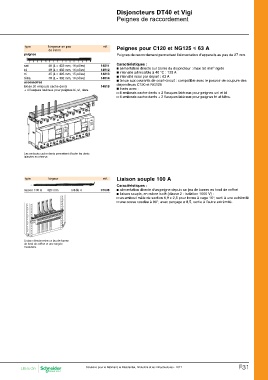

Page 381 - catalogue général SE 2017 (web flip book)

Disjoncteurs DT40 et Vigi
Peignes de raccordement

type longueur en pas réf. Peignes pour C120 et NG125 y 63 A
de 9 mm
peignes Peignes de raccordement permettant l’alimentation d’appareils au pas de 27 mm.

uni 48 (L = 432 mm, 16 pôles) 14811 Caractéristiques :
14812 c alimentation directe sur borne du disjoncteur : maxi 50 mm2 rigide
bi 48 (L = 432 mm, 16 pôles) 14813 c intensité admissible à 40 °C : 125 A
14814 c intensité maxi par départ : 63 A
tri 45 (L = 405 mm, 15 pôles) c tenue aux courants de court-circuit : compatible avec le pouvoir de coupure des
14818 disjoncteurs C120 et NG125
tétra 48 (L = 432 mm, 16 pôles) c livrés avec :
v 8 embouts cache-dents + 2 flasques latéraux pour peignes uni et bi
accessoires v 4 embouts cache-dents + 2 flasques latéraux pour peignes tri et tétra.

lot de 20 embouts cache-dents
+ 4 flasques latéraux pour peignes bi, tri, tétra

Les embouts cache-dents permettent d'isoler les dents
laissées en réserve.

type largeur réf. Liaison souple 100 A
07038
Caractéristiques :
liaison 100 A 420 mm lot de 4 c alimentation directe d'un peigne depuis un jeu de barres en fond de coffret
c liaison souple, en cuivre isolé (classe 2 : isolation 1000 V) :
v un embout mâle de section 6,9 x 2,5 pour borne à cage 16v, serti à une extrémité
v une cosse coudée à 90°, avec perçage ø 8,5, sertie à l'autre extrémité.

Liaison directe entre un jeu de barres
de fond de coffret et une rangée
modulaire.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F31
