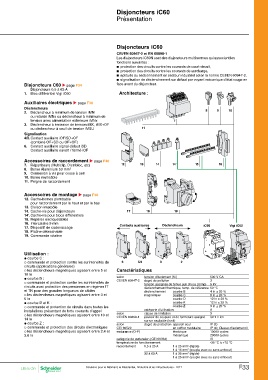

Disjoncteurs iC60
Présentation

Disjoncteurs C60 u page F34 Disjoncteurs iC60

Disjoncteurs 0,5 à 63 A CEI/EN 60947-2 et EN 60898-1
1. Bloc différentiel Vigi iC60 Les disjoncteurs iC60N sont des disjoncteurs multinormes qui associent les
fonctions suivantes :
Auxiliaires électriques u page F38 bb protection des circuits contre les courants de court-circuit,
bb protection des circuits contre les courants de surcharge,
Déclencheurs bb aptitude au sectionnement en secteur industriel selon la norme CEI/EN 60947-2,
2. Déclencheur à minimum de tension iMN bb signalisation de déclenchement sur défaut par voyant mécanique d’état rouge en
face avant du disjoncteur.
ou retardé iMNs ou déclencheur à minimum de
tension avec alimentation extérieure iMNx Architecture :
3. Déclencheur à émission de tension iMX, iMX+OF
ou déclencheur à seuil de tension iMSU
Signalisation
4/5. C ontact auxiliaire iOF/SD+OF
(combiné OF+SD ou OF+OF)
6. Contact auxiliaire signal-défaut iSD
Contact auxiliaire ouvert / fermé iOF

Accessoires de raccordement u page F40

7. Répartiteurs (Multiclip, Distribloc, etc)
8. Borne Aluminium 50 mm2
9. Connexion à vis pour cosse à oeil
10. Borne multicâble
11. Peigne de raccordement

Accessoires de montage u page F40 Contacts auxiliaires Déclencheurs

12. Cache-bornes plombable
pour raccordement par le haut et par le bas

13. Cloison interpôle
14. Cache-vis pour disjoncteurs
14’. Cache-vis pour blocs différentiels
15. Repères encliquetables
16. Intercalaire 9 mm
17. Dispositif de cadenassage
18. Platine débrochable
19. Commande rotative

Utilisation : Caractéristiques

@ courbe C : selon tension d’isolement (Ui) 500 V CA
_ commande et protection contre les surintensités de CEI/EN 60947-2 degré de pollution 3
circuits (applications générales) tension assignée de tenue aux chocs (Uimp) 6 kV
_ les déclencheurs magnétiques agissent entre 5 et déclenchement thermique, temp. de référence 50 °C
10 In déclenchement courbe B 4 In ± 20 %
@ courbe B : magnétique courbe C 8 In ± 20 %
_ commande et protection contre les surintensités de courbe D 12 In ± 20 %
circuits avec protection des personnes en régimes IT courbe K 12 In ± 20 %
et TN pour des grandes longueurs de câbles courbe Z 3 In ± 20 %
_ les déclencheurs magnétiques agissent entre 3 et catégorie d’utilisation A
5 In selon classe de limitation 3
@ courbe D et K : CEI/EN 60898-1 pouvoir de coupure et de fermeture assigné Icn1 = Icn
_ commande et protection de circuits dans toutes les sur un seul pôle (Icn1)
installations présentant de forts courants d’appel selon degré de protection appareil seul IP 20
_ les déclencheurs magnétiques agissent entre 10 et CEI 60529 en coffret modulaire IP 40, Classe d’isolement II
14 In endurance (O-F) électrique 10000 cycles
@ courbe Z : mécanique 20000 cycles
_ commande et protection des circuits électroniques catégorie de surtension (CEI 60364) IV
_ les déclencheurs magnétiques agissent entre 2,4 et
3,6 In

température de fonctionnement 1 à 25 mm2 (rigide) -35 °C à +70 °C
raccordement 0,5 à 25 A
1 à 16 mm2 (souple avec ou sans embout)
32 à 63 A 1 à 35 mm2 (rigide)
1 à 25 mm2 (souple avec ou sans embout)
