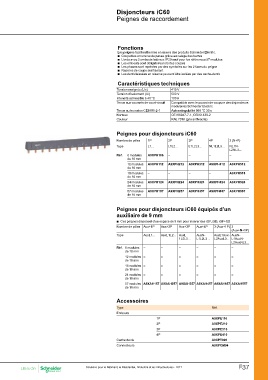

P. 387
Disjoncteurs iC60
Peignes de raccordement
Fonctions
Les peignes facilitent la mise en œuvre des produits Schneider Electric.
b Coupables en une seule passe grâce au calage des barres
b Livrés avec 2 embouts latéraux IP20 sauf pour les références 57 modules
b Les embouts sont obligatoires lors des coupes
b Les phases sont repérées par des symboles sur les 2 faces du peigne
b Repères de coupe sur l’isolant
b Les dents laissées en réserve peuvent être isolées par des cache-dents
Caractéristiques techniques
Tension assignée (Ue) 415 V
Tension d'isolement (Ui) 500 V
Intensité admissible à 40 °C 100 A
Tenue aux courants de court-circuit
Compatible avec le pouvoir de coupure des disjoncteurs
modulaires Schneider Electric
Tenue au feu selon CEI 695-2-1 Autoextinguibilité 960 °C 30 s
Normes CEI 60947-7-1, CEI 61439-2
Couleur RAL 7016 (gris anthracite)
Peignes pour disjoncteurs iC60
Nombre de pôles 1P 2P 3P 4P 3 (N+P)
NL1L2L3... NL1N-
Type L1... L1L2... L1L2L3... – L2NL3...
A9XPH412 –
Réf. 6 modules A9XPH106 – – –
de 18 mm A9XPH424 A9XPH512
A9XPH457
12 modules A9XPH112 A9XPH212 A9XPH312 A9XPH518
de 18 mm
A9XPH524
18 modules – – –
de 18 mm A9XPH557
24 modules A9XPH124 A9XPH224 A9XPH324
de 18 mm
57 modules A9XPH157 A9XPH257 A9XPH357
de 18 mm
Peignes pour disjoncteurs iC60 équipés d’un
auxiliaire de 9 mm
b Ces peignes disposent d’un espace de 9 mm pour insérer des iOF, iSD, iOF+SD
Nombre de pôles Aux+1P Aux+2P Aux+3P Aux+4P 3 (Aux+1P) 3
(Aux+N+1P)
Type AuxL1... AuxL1L2... AuxL AuxN- AuxL1Aux- AuxN-
1L2L3 ...
L1L2L3 ... L2AuxL3... L1AuxN-
L2AuxNL3...
Réf. 6 modules – – – – – –
de 18 mm
12 modules – – – – – –
de 18 mm
18 modules – – – – – –
de 18 mm
24 modules – – – – – –
de 18 mm
57 modules A9XAH157 A9XAH257 A9XAH357 A9XAH457 A9XAH657 A9XAH557
de 18 mm
Accessoires 1P Réf.
2P
Type 3P A9XPE110
Embouts 4P A9XPE210
A9XPE310
Cache dents A9XPE410
Connecteurs A9XPT920
A9XPCM04
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F37
