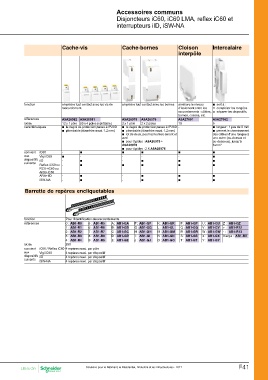

Page 391 - catalogue général SE 2017 (web flip book)

Accessoires communs
Disjoncteurs iC60, iC60 LMA, reflex iC60 et
interrupteurs iID, iSW-NA

Cache-vis Cache-bornes Cloison Intercalaire
interpôle

fonction empêche tout contact avec les vis de empêche tout contact avec les bornes améliore le niveau bb sert à :
raccordement d’isolement entre les vv compléter les rangées
références raccordements : câbles, vv séparer les dispositifs
lot de A9A26982 A9A26981
caractéristiques 12 x 1 pôle 20 x 4 pôles (splittable) bornes, cosses, etc.
bb le degré de protection passe à IP20D
bb plombable (diamètre maxi. 1,2 mm) A9A26975 A9A26976 A9A27001 A9A27062

2 x 1 pôle 2 x 2 pôles 10 5
bb le degré de protection passe à IP20D - bb largeur : 1 pas de 9 mm
bb plombable (diamètre maxi. 1,2 mm) bb permet le cheminement
bb lot de deux, pour les bornes amont et des câbles d’une rangée à

convient iC60 - b aval b une autre (au-dessus et
- bb pour 3 pôles : A9A26975 + au-dessous), jusqu’à
b A9A26976 6 mm2
b bb pour 4 pôles : 2 X A9A26976
bb b
b
aux Vigi iC60 b b -- -b
dispositifs -b bb
suivants iID - bb bb
Reflex iC60 ou -

RCA+iC60 ou

ARA+iC60 -b bb
-b bb
ARA+iID -

iSW-NA -

Barrette de repères encliquetables

fonction Pour l’identification des raccordements

références 0 : AB1-R0 5 : AB1-R5 A : AB1-GA F : AB1-GF K : AB1-GK P : AB1-GP U : AB1-GU Z : AB1-GZ
G : AB1-GG L : AB1-GL Q : AB1-GQ V : AB1-GV + : AB1-R12
1 : AB1-R1 6 : AB1-R6 B : AB1-GB H : AB1-GH M : AB1-GM R : AB1-GR W : AB1-GW - : AB1-R13
I : AB1-GI N : AB1-GN S : AB1-GS X : AB1-GX Vierge : AB1-RV
2 : AB1-R2 7 : AB1-R7 C : AB1-GC J : AB1-GJ O : AB1-GO T : AB1-GT Y : AB1-GY

3 : AB1-R3 8 : AB1-R8 D : AB1-GD

4 : AB1-R4 9 : AB1-R9 E : AB1-GE

lot de 250

convient iC60 / Reflex iC60 4 repères maxi. par pôle

aux Vigi iC60 4 repères maxi. par dispositif
dispositifs 4 repères maxi. par dispositif
suivants iID 4 repères maxi. par dispositif
iSW-NA

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F41
