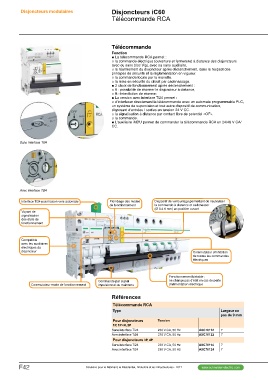

Disjoncteurs modulaires Disjoncteurs iC60
Télécommande RCA
Sans interface Ti24
Télécommande

Fonction
@ La télécommande RCA permet :
_ la commande électrique (ouverture et fermeture) à distance des disjoncteurs
avec ou sans bloc Vigi, avec ou sans auxiliaire.
_ le réarmement du disjoncteur après déclenchement, dans le respect des
principes de sécurité et la réglementation en vigueur.
_ la commande locale par la manette.
_ la mise en sécurité du circuit par cadenassage.
@ 2 choix de fonctionnement après déclenchement :
_ A : possibilité de réarmer le disjoncteur à distance,
_ B : interdiction de réarmer.
@ La version avec interface Ti24 permet :
_ d’interfacer directement la télécommande avec un automate programmable PLC,
un système de supervision et tout autre dispositif de communication,
disposant d’entrées / sorties en tension 24 V CC.
_ la signalisation à distance par contact libre de potentiel «OF».
_ la commande.
@ L’auxiliaire iMDU permet de commander la télécommande RCA en 24/48 V CA/
CC.

Avec interface Ti24 Plombage des modes Dispositif de verrouillage permettant de neutraliser
Interface Ti24 pour liaison vers automate de fonctionnement la commande à distance et cadenasser
Voyant de (Ø 3 à 6 mm) en position ouvert
signalisation
des états de
fonctionnement

Compatible Commutateur d’inhibition
avec les auxiliaires de toutes les commandes
électriques du électriques
disjoncteur

Commutateur mode de fonctionnement Commande par signal Fonctionnement bistable :
impulsionnel ou maintenu ne change pas d’état en cas de perte
d’alimentation électrique

Références Largeur en
pas de 9 mm
Télécommande RCA
Type

Pour disjoncteurs Tension A9C70112 7
1P, 1P+N, 2P A9C70122 7
Sans interface Ti24 230 V CA, 50 Hz
Avec interface Ti24 230 V CA, 50 Hz A9C70114 7
A9C70124 7
Pour disjoncteurs 3P, 4P 230 V CA, 50 Hz
Sans interface Ti24 230 V CA, 50 Hz
Avec interface Ti24
