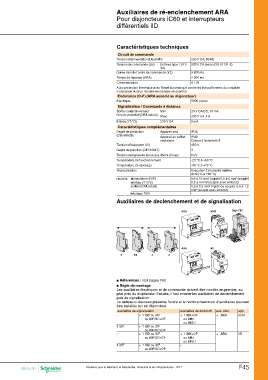

Auxiliaires de ré-enclenchement ARA
Pour disjoncteurs iC60 et interrupteurs
différentiels iID

Caractéristiques techniques

Circuit de commande 230 V CA, 50 Hz
Tension d’alimentation (Ue) (N/P)

Tension de commande (Uc) Entrées type 1 (Y1/ 230 V CA (selon CEI 61131-2)
Y2) u 200 ms

Durée mini de l'ordre de commande (Y2)

Temps de réponse (ARA) < 500 ms
Consommation y1W

Auto-protection thermique avec Reset automatique contre les échauffements du circuit de
commande du à un nombre de manœuvre anormal

Endurance (O-F) (ARA associé au disjoncteur)

Electrique 5000 cycles

Signalisation / Commande à distance

Sortie contact inverseur Mini 24 V CA/CC, 10 mA
230 V CA ,1 A
libre de potentiel (OF/Locked) Maxi

Entrée (Y1/Y2) 230 V CA 5 mA

Caractéristiques complémentaires

Degré de protection Appareil seul IP20
(CEI 60529)
Appareil en coffret IP40
modulaire Classe d’isolement II
400 V
Tension d'isolement (Ui)

Degré de pollution (CEI 60947) 3

Tension assignée de tenue aux chocs (Uimp) 6 kV

Température de fonctionnement -25 °C à +60 °C

Température de stockage -40 °C à +70 °C

Tropicalisation Exécution 2 (humidité relative
raccord. alimentation (N/P) de 93 % à +40 °C)

entrées (Y1/Y2) 0,5 à 10 mm2 (rigide) 0,5 à 6 mm2 (souple)
sorties (OF/Locked) 0,5 à 4 mm2 (souple avec embout)
interface Ti24 0,5 à 2,5 mm2 (rigide ou souple) 0,5 à 1,5
mm2 (souple avec embout)
-

Auxiliaires de declenchement et de signalisation

ARA

ARA

b Réferences : voir pages F52

b Règle de montage
Les auxiliaires électriques et de commande doivent être montés en premier, au
plus près du disjoncteur. Ensuite, il faut monter les auxiliaires de déclenchement
puis de signalisation.
Le tableau ci-dessous présente l’ordre et le nombre maximum d’auxiliaires pouvant
être installés sur un disjoncteur.

auxiliaires de signalisation auxiliaires de déclench. aux. élec. app.

- + 1 iSD ou iOF + 1 iMX+OF + ARA iC60
ou iOF/SD+OF ou iMN
1 iOF ou iMSU + ARA iID
- + 1 iSD ou iOF
ou iOF/SD+OF -
1 iOF + 1 iMX+OF
+ 1 iSD ou iOF
ou iOF/SD+OF ou iMN
ou iMSU
+ 1 iSD ou iOF -
ou iOF/SD+OF
