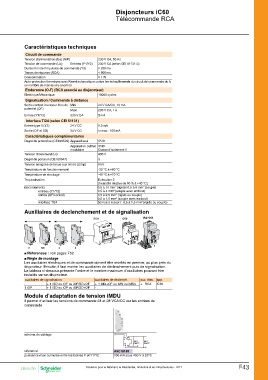

Disjoncteurs iC60
Télécommande RCA

Caractéristiques techniques

Circuit de commande

Tension d’alimentation (Ue) (N/P) 230 V CA, 50 Hz

Tension de commande (Uc) Entrées (Y1/Y2) 230 V CA (selon CEI 61131-2)

Durée mini de l'impulsion de commande (Y2) u 200 ms

Temps de réponse (RCA) < 500 ms
Consommation y1W

Auto-protection thermique avec Reset automatique contre les échauffements du circuit de commande du à
un nombre de manœuvre anormal

Endurance (O-F) (RCA associé au disjoncteur)

Electrique/Mécanique 10000 cycles

Signalisation / Commande à distance

Sortie contact inverseur libre de Mini 24 V CA/CC, 10 mA
230 V CA, 1 A
potentiel (OF) Maxi

Entrée (Y1/Y2) 230 V CA 5 mA

Interface Ti24 (selon CEI 61131)

Entrée type 1 (Y3) 24 V CC 5,5 mA

Sortie (OF et SD) 24 V CC In max : 100 mA

Caractéristiques complémentaires IP20
Degré de protection (CEI 60529) Appareil seul

Appareil en coffret IP40

modulaire Classe d’isolement II

Tension d'isolement (Ui) 400 V

Degré de pollution (CEI 60947) 3

Tension assignée de tenue aux chocs (Uimp) 6 kV

Température de fonctionnement -25 °C à +60 °C

Température de stockage -40 °C à +70 °C

Tropicalisation Exécution 2
raccordements (humidité relative de 93 % à +40 °C)

entrées (Y1/Y2) 0,5 à 10 mm2 (rigide) 0,5 à 6 mm2 (souple)
sorties (OF/Locked) 0,5 à 4 mm2 (souple avec embout)
interface Ti24 0,5 à 2,5 mm2 (rigide ou souple)
0,5 à 1,5 mm2 (souple avec embout)
bornes à ressort : 0,5 à 1,5 mm2 (rigide ou souple)

Auxiliaires de declenchement et de signalisation

RCA

b Réferences : voir pages F52

b Règle de montage
Les auxiliaires électriques et de commande doivent être montés en premier, au plus près du
disjoncteur. Ensuite, il faut monter les auxiliaires de déclenchement puis de signalisation.
Le tableau ci-dessous présente l’ordre et le nombre maximum d’auxiliaires pouvant être
installés sur un disjoncteur.

auxiliaires de signalisation auxiliaires de déclench. aux. élec. app.

- + 1 iSD ou iOF ou iOF/SD+OF + 1 iMX+OF ou iMN ou iMSU + RCA iC60
1 iOF + 1 iSD ou iOF ou iOF/SD+OF -

Module d’adaptation de tension iMDU

Il permet d’utiliser les tensions de commande 24 et 28 VCA/CC sur les entrées de
commande

schéma de câblage Y1 24 V –
X Y2 C CA/CC
référence 24 48 V
puissance maxi culmulée entre les bornes P et Y1/Y2 48 + CA/CC

+

A9C18185
100 mA sous 450 V à 25°C

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F43
