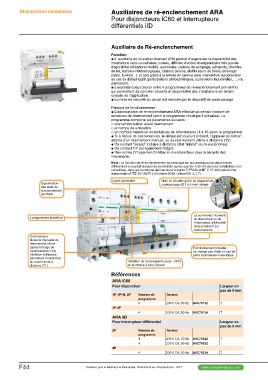

Disjoncteurs modulaires Auxiliaires de ré-enclenchement ARA
Pour disjoncteurs iC60 et interrupteurs
Signalisation différentiels iID
des états de
fonctionnement Auxiliaire de Ré-enclenchement
de l’ARA
Fonction
@ L’ auxiliaire de ré-enclenchement ARA permet d’augmenter la disponibilité des
installations sans surveillance, isolées, difficiles d’accès et exigeant une très grande
disponibilité (téléphonie mobile, autoroutes, stations de pompage, aéroports, chemins
de fer, stations météorologiques, stations service, distributeurs de billets, éclairage
public, tunnels...), et ceci grâce à la remise en service sans intervention du personnel
en cas de défaut fugitif (perturbations atmosphériques, surtensions industrielles, …) ou
permanent.
@ L’exploitant peut choisir entre 4 programmes de ré-enclenchement pré-définis
qui permettent de concilier sécurité et disponibilité des installations en tenant
compte de l’application.
@ La mise en sécurité du circuit est réalisée par le dispositif de cadenassage.

Principe de fonctionnement :
@ L’automatisme de ré-enclenchement ARA effectue un certain nombre de
tentatives de réarmement selon le programme choisi par l’utilisateur. Le
programme comporte les paramètres suivants :
_ une temporisation avant réarmement
_ un temps de scrutation
_ un nombre maximum de tentatives de refermetures (1 à 15 selon le programme)
@ Si à l’issue de ces tentatives, le défaut est toujours présent, l’appareil se met en
attente d’un réarmement manuel, ou de réarmement ultime à distance (Y2).
@ Un contact "locked" indique à distance l'état "inhibé" du ré-enclencheur.
@ Un contact OF est également intégré.
@ Une entrée (Y1) permet d'inhiber le ré-enclencheur pour la sécurité des
intevenants.
Nota : La fonction de ré-enclenchement automatique est autorisée pour les disjoncteurs
différentiels à courant résiduel de sensibilités autres que IDn y 30 mA dans les installations non
surveillées, dans les conditions définies dans la partie 7-773 de la NF C 15-100 (selon fiche
interprétation UTE 15-100 F12 d’octobre 2009 - article 531.2.1.7).

Capot plombable Mise en sécurité grâce au dispositif de
cadenassage (Ø 3 à 6 mm) intégré

4 programmes prédéfinis La commande manuelle
Commande à du disjoncteur ou de
distance manuelle de l’interrupteur différentiel
réarmement ultime reste prioritaire sur
(après blocage de l’automatisme
l’automatisme) (Y2)
Inhibition à distance Fonctionnement bistable :
permettant l’interdiction ne change pas d’état en cas de
du réarmement à perte d’alimentation électrique
distance (Y1)
Inhibition de l’automatisme (auto - OFF)
F44 et de remise à zéro (Reset)

Références Largeur en
pas de 9 mm
ARA iC60
Pour disjoncteur 7
7
1P, 1P+N, 2P Nombre de Tension Largeur en
programme 230 V CA, 50 Hz A9C70132 pas de 9 mm
4 230 V CA, 50 Hz A9C70134
7
3P, 4P
7
4

ARA iID
Pour interrupteur différentiel

2P Nombre de Tension

programme

1 230 V CA, 50 Hz A9C70342

4 230 V CA, 50 Hz A9C70332

4P

4 230 V CA, 50 Hz A9C70334

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
