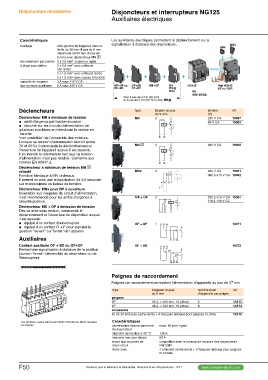

P. 400
Disjoncteurs modulaires Disjoncteurs et interrupteurs NG125
Auxiliaires électriques
Caractéristiques Les auxiliaires électriques permettent le déclenchement ou la
signalisation à distance des disjoncteurs.
montage côté gauche de l’appareil dans la SDV MXV
limite de 36 mm (4 pas de 9 mm Vigi NG125
maximum) ou 54 mm (6 pas de I/S ou I/S/R
9 mm) avec déclencheur MN s
raccordement par bornes 2 x 2,5 mm2 souple ou rigide
à plage pour câbles 2 x 2,5 mm2 avec embouts
non isolés
2 x 1,5 mm2 avec embouts isolés
2 x 1,5 mm2 avec cosses à fourche
capacité de coupure 3 A sous 415 V CA
des contacts auxiliaires 6 A sous 240 V CA OF+OF ou OF+SD MX+OF MN NG125
OF+SD OF+OF MN s ou
MNx NG125NA
maxi 4 pas de 9 mm (36 mm)
ou 6 pas de 9 mm (54 mm) avec MN s
Déclencheurs type largeur en pas tension réf.
de 9 mm (V)
Déclencheur MN à minimum de tension 230 V CA 19067
@@ arrêt d’urgence par bouton-poussoir MN 2 48 V CA 19069
@@ sécurité sur les circuits d’alimentation de
plusieurs machines en interdisant la remise en u <
marche
"non contrôlée" de l’ensemble des moteurs.
Lorsque sa tension d’alimentation décroît (entre MN s D1 D2 230 V CA 19068
70 et 35 %) il commande le déclenchement et
l’ouverture de l’appareil auquel il est associé. 4
Il en interdit la refermeture tant que sa tension
d’alimentation n’est pas rétablie. Conforme aux u<
normes EN 60947-2.
Déclencheur à minimum de tension MN s D1 D2
retardé
Fonction identique à MN ci-dessus. MNx 4 230 V CA 19061
Il permet en plus une temporisation de 0,5 seconde U <
sur microcoupure ou baisse de tension. 380 à 415 V CA 19062
Déclencheur MNx pour BP à ouverture
Insensible aux coupures du circuit d’alimentation, E1 E2 N L
il est recommandé pour les arrêts d’urgence à
sécurité positive. MX + OF 2 220 à 415 V CA 19064
Déclencheur MX + OF à émission de tension u > 110 à 130 V CC
Dès sa mise sous tension, commande le
déclenchement et l’ouverture du disjoncteur auquel
il est associé :
@@ équipé d’un contact d’autocoupure 1 4 12 C2 C1
@@ équipé d’un contact O + F pour signaler la
position "ouvert" ou "fermé" de l’appareil.
OF + OF 1 12 11 14 19071
Auxiliaires
OF + SD 21 22 24 19072
Contact auxiliaire OF + SD ou OF+OF
Permet une signalisation à distance de la position 11 12 14
(ouvert / fermé / déclenché) du disjoncteur ou de
l’interrupteur. OF
SD
95 98 96
Peignes de raccordement
Peignes de raccordement permettant l’alimentation d’appareils au pas de 27 mm
type longueur en pas nombre maxi réf.
de 9 mm d’appareils par peigne
14813
MERLIN GERIN peignes 14814
NG125 14818
MERLIN GERIN I . ON 3P 45 (L = 405 mm, 15 pôles) 5
NG125
I . ON 4P 48 (L = 432 mm, 16 pôles) 4
accessoire
lot de 20 embouts cache-dents + 4 flasques latéraux pour peignes tri, tétra
Les embouts cache-dents permettent d’isoler les dents laissées Caractéristiques maxi. 50 mm2 rigide
en réserve. alimentation directe sur borne
du disjoncteur 125 A
63 A
intensité admissible à 40 °C compatible avec le pouvoir de coupure des disjoncteurs
NG125N
intensité maxi par départ 4 embouts cache-dents + 2 flasques latéraux pour peignes
tri et tétra
tenue aux courants de
court-circuit
livrés avec
F50 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
