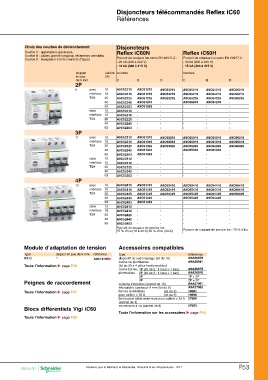

Disjoncteurs télécommandés Reflex iC60
Références

Choix des courbes de déclenchement Disjoncteurs Reflex iC60H
Courbe C : applications générales. Reflex iC60N
Courbe B : câbles grande longueur, récepteurs sensibles. Pouvoir de coupure Icu selon EN 60947-2 :
Courbe D : récepteurs à forts courants d’appel. Pouvoir de coupure Icu selon EN 60947-2 : - 30 kA (220 à 240 V)
- 20 kA (220 à 240 V) - 15 kA (380 à 415 V)
- 10 kA (380 à 415 V)
courbes
largeur calibre courbes B D
en pas (A) CBD
de 9 mm
C
2P
10 A9C62210 A9C61210 A9C63210 A9C65210 A9C64210 A9C66210
9 avec A9C65216 A9C64216 A9C66216
interface 16 A9C62216 A9C61216 A9C63216 A9C65225 A9C64225 A9C66225
A9C65240 A9C64240 -
Ti24 25 A9C62225 A9C61225 A9C63225 -
- - -
40 A9C62240 A9C61240 - - - -
- - -
63 A9C62263 A9C61263 - - - -
- - -
sans 10 A9C52210 - - - -
interface
Ti24 16 A9C52216 - -

25 A9C52225 - -

40 A9C52240 - -

63 A9C52263 - -

3P avec 10 A9C62310 A9C61310 A9C63310 A9C65310 A9C64310 A9C66310
interface A9C65316 A9C64316 A9C66316
11 Ti24 A9C65325 A9C64325 A9C66325
A9C65340 A9C64340 -
16 A9C62316 A9C61316 A9C63316 -
- - -
25 A9C62325 A9C61325 A9C63325 - - -
- - -
40 A9C62340 A9C61340 - - - -
- - -
63 A9C62363 A9C61363 - - -

sans 10 A9C52310 - -
interface
Ti24 16 A9C52316 - -

25 A9C52325 - -

40 A9C52340 - -

63 A9C52363 - -

4P avec 10 A9C62410 A9C61410 A9C63410 A9C65410 A9C64410 A9C66410
interface A9C65416 A9C64416 A9C66416
13 Ti24 A9C65425 A9C64425 A9C66425
A9C65440 A9C64440 -
16 A9C62416 A9C61416 A9C63416 -
- - -
25 A9C62425 A9C61425 A9C63425 - - -
- - -
40 A9C62440 A9C61440 - - - -
- - -
63 A9C62463 A9C61463 - - -

sans 10 A9C52410 - -
interface
Ti24 16 A9C52416 - -

25 A9C52425 - -

40 A9C52440 - -

63 A9C52463 - -

Pouvoir de coupure de service Ics : Pouvoir de coupure de service Ics : 75 % d’Icu
75 % d’Icu (10 à 40 A) 50 % d’Icu (63 A)

Module d’adaptation de tension Accessoires compatibles

type largeur en pas de 9 mm référence type références
iMDU 1 A9C18185n dispositif de cadenassage (lot de 10) A9A26970
cache-vis plombables A9A26981
Toute l’information u page F43 (lot de 20 x 4 pôles fractionnables)
cache-bornes 1P (lot de 2 : 1 haut + 1 bas) A9A26975
plombables 2P (lot de 2 : 1 haut + 1 bas) A9A26976
3P 1P + 2P
4P 2P + 2P
Peignes de raccordement cloisons interpôles (sachet de 10) A9A27001
intercalaire épaisseur 9 mm (lot de 5) A9A27062
Toute l’information u page F37 bornes multicâbles (lot de 4) 19091
pour calibre > 25 A (lot de 3) 19096
borne pour câble aluminium pour calibre > 25 A 27060
(sachet de 1)
connexions à vis (sachet de 8) 27053
Blocs différentiels Vigi iC60
Toute l’information sur les accessoires u page F40
Toute l’information u page F35

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F53
