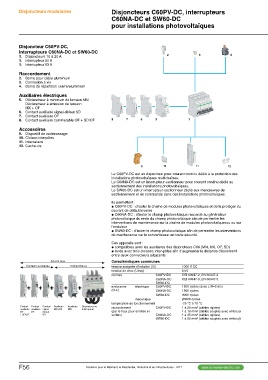

Disjoncteurs modulaires Disjoncteurs C60PV-DC, interrupteurs
C60NA-DC et SW60-DC
pour installations photovoltaïques

Disjoncteur C60PV-DC, 2 3 4
interrupteurs C60NA-DC et SW60-DC 1

1. Disjoncteurs 10 à 20 A
1. Interrupteur 50 A
1. Interrupteur 63 A

Raccordement

2. Borne pour câble aluminium
3. Connexion à vis
4. Borne de répartition cuivre/aluminium

Auxiliaires électriques 876 5

5. Déclencheur à minimum de tension MN
Déclencheur à émission de tension
MX + OF
6. Contact auxiliaire signal-défaut SD
7. Contact auxiliaire OF
8. Contact auxiliaire commutable OF + SD/OF

Accessoires

9. Dispositif de cadenassage
10. Cloison interpôles
11. Intercalaire
12. Cache-vis

9 10 11 12

Le C60PV-DC est un disjoncteur pour courant continu dédié à la protection des
installations photovoltaïques multichaînes.
Le C60NA-DC est un interrupteur-sectionneur pour courant continu dédié au
sectionnement des installations photovoltaïques.
Le SW60-DC est un interrupteur-sectionneur dédié aux manœuvres de
sectionnement et de commande dans des installations photovoltaïques.

Ils permettent :
@ C60PV-DC : d’isoler la chaîne de modules photovoltaïques et de la protéger du
courant de défaut inverse
@ C60NA-DC : d’isoler le champ photovoltaïque raccordé au générateur
photovoltaïque du reste du champ photovoltaïque afin de permettre les
interventions de maintenance sur la chaîne de modules photovoltaïquesou ou sur
l'onduleur
@ SW60-DC : d’isoler le champ photovoltaïque afin de permettre les interventions
de maintenance sur le convertisseur en toute sécurité.

Ces appareils sont :
@ compatibles avec les auxiliaires des disjoncteurs C60 (MN, MX, OF, SD)
@ livrés avec trois cloisons inter-pôles afin d’augmenter la distance d’isolement
entre deux connecteurs adjacents.

54 mm max. Caractéristiques communes
Contacts auxiliaires
Déclencheurs tension assignée d’isolation (Ui) 1000 V CC
6 kV
tension de choc (Uimp) C60PV-DC CEI 60947-2, EN 60947-2
normes CEI 60947-3, EN 60947-3

+++ + + endurance électrique C60NA-DC 1500 cycles (avec L/R=2 ms)
(O-F) SW60-DC 1500 cycles
C60PV-DC 3000 cycles
C60NA-DC 20000 cycles
SW60-DC -25 °C à 70 °C
1 à 25 mm² (câbles rigides)
mécanique 1 à 16 mm² (câbles souples avec embout)
1 à 35 mm² (câbles rigides)
Contact Contact Contact Auxiliaire Auxiliaire Disjoncteur ou température de fonctionnement 1 à 25 mm² (câbles souples avec embout)
auxiliaire auxiliaire signal MX+OF MN interrupteur
OF OF défaut raccordement C60PV-DC
+ SD/OF SD (par le haut pour entrées et C60NA-DC
sorties) SW60-DC
