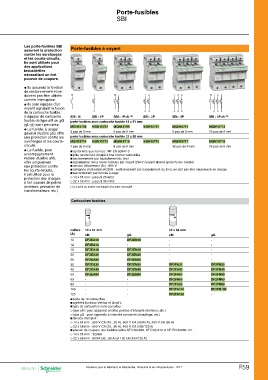

Page 409 - catalogue général SE 2017 (web flip book)

Porte-fusibles
SBI

Les porte-fusibles SBI Porte-fusibles à voyant
assurent la protection
contre les surcharges SBI - N SBI - 1P SBI - 1P+N (1) SBI - 2P SBI - 3P SBI - 3P+N (1)
et les courts-circuits.
Ils sont utilisés pour porte-fusibles avec cartouche fusible 14 x 51 mm
des applications
industrielles MGN15708 MGN15707 MGN15709 MGN15710 MGN15711 MGN15712
nécessitant un fort
pouvoir de coupure. 3 pas de 9 mm 6 pas de 9 mm 9 pas de 9 mm 12 pas de 9 mm
@@Ils assurent la fonction
de sectionnement et ne porte-fusibles avec cartouche fusible 22 x 58 mm
doivent pas être utilisés
comme interrupteur. MGN15714 MGN15713 MGN15715 MGN15716 MGN15717 MGN15718
@@Ils sont équipés d’un
voyant signalant la fusion 4 pas de 9 mm 8 pas de 9 mm 12 pas de 9 mm 16 pas de 9 mm
de la cartouche fusible :
à équiper de cartouche bbconformité aux normes : NF EN 60947-3
fusible de type aM ou gG bbpôle neutre livré équipé d'une broche verrouillée
(gL-gl) sans percuteur. bbsectionnement par basculement du tiroir
@@Le fusible, à usage bbsignalisation de la fusion fusibles par voyant 230 V (voyant allumé après fusion fusible)
général (fusible gG) offre bbtension d’isolement (Ui) : 690 V
une protection contre les bbcatégorie d’utilisation AC20B : sectionnement par basculement du tiroir, ne doit pas être manoeuvré en charge
surcharges et les courts- bbraccordement par bornes à cage :
circuits. __14 x 51 mm : jusqu'à 25 mm2
@@Le fusible, pour __22 x 58 mm : jusqu’à 35 mm2
accompagnement
moteur (fusible aM), (1) Le pôle du neutre est équipé d'un tube verrouillé.
offre uniquement
une protection contre
les courts-circuits,
il est utilisé pour la
protection des charges
à fort courant de pointe
(moteurs, primaires de
transformateurs, etc.).

Cartouches fusibles

calibre 14 x 51 mm gG 22 x 58 mm gG
(A) aM aM -
-
10 DF2EA10 DF2EN10 - -
-
12 DF2EA12 - - -
DF2FN32
16 DF2EA16 DF2EN16 - DF2FN40
DF2FN50
20 DF2EA20 DF2EN20 - DF2FN63
DF2FN80
25 DF2EA25 DF2EN25 - DF2FN100
-
32 DF2EA32 DF2EN32 DF2FA32

40 DF2EA40 DF2EN40 DF2FA40

50 DF2EA50 DF2EN50 DF2FA50

63 - - DF2FA63

80 - - DF2FA80

100 - - DF2FA100

125 - - DF2FA125
bbboîte de 10 cartouches
bbagréées bureaux Véritas et Lloyd’s
bbtype de cartouches sans percuteur :
__type aM : pour appareils à fortes pointes d’intensité (moteurs, etc.)
__type gG : pour appareils à intensité constante (chauffage, etc.)
bbtension d'emploi :
__14 x 51 mm : 690 V CA (10...25 A), 500 V CA (32/40 A), 400 V CA (50 A)
__22 x 58 mm : 690 V CA (32...80 A), 400 V CA (100/125 A)
bbpouvoir de coupure des fusibles selon NF C 60-200, NF C 63-210 et NF EN 60269-1/2 :
__14 x 51 mm : 120 kA
__22 x 58 mm : 80 kA (32...80 A) et 120 kA (100/125 A)

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F59
