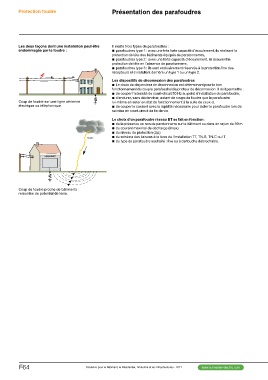

Protection foudre Présentation des parafoudres
Les deux façons dont une installation peut-être Il existe trois types de parafoudres :
endommagée par la foudre : bb parafoudres type 1 : avec une très forte capacité d’écoulement, ils réalisent la
protection de tête des bâtiments équipés de paratonnerres,
Coup de foudre sur une ligne aérienne bb parafoudres type 2 : avec une forte capacité d’écoulement, ils assurent la
électrique ou téléphonique. protection de tête en l’absence de paratonnerre,
bb parafoudres type 3 : ils sont exclusivement réservés à la protection fine des
Foudre récepteurs et s’installent derrière un type 1 ou un type 2.
Les dispositifs de déconnexion des parafoudres
bb Le choix du disjoncteur de déconnexion est déterminant pour le bon
fonctionnement du couple parafoudre/disjoncteur de déconnexion. Il doit permettre :
bb de couper l’intensité de court-circuit 50 Hz au point d’installation du parafoudre,
bb d'endurer, sans déclencher, autant de coups de foudre que le parafoudre
lui-même et rester en état de fonctionnement à la suite de ceux-ci,
bb de couper le courant avec la rapidité nécessaire pour isoler le parafoudre lors de
sa mise en court-circuit de fin de vie.
Le choix d’un parafoudre réseau BT se fait en fonction :
bb de la présence ou non de paratonnerre sur le bâtiment ou dans un rayon de 50 m
bb du courant maximal de décharge (Imax)
bb du niveau de protection (Up)
bb du schéma des liaisons à la terre de l’installation TT, TN-S, TN-C ou IT
bb du type de parafoudre souhaité : fixe ou à cartouche débrochable.
Equipement
Coup de foudre proche de bâtiments :
remontée de potentiel de terre.
