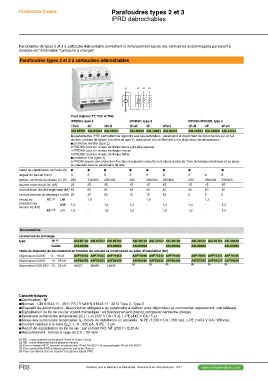

Protection foudre Parafoudres types 2 et 3
iPRD débrochables

Parafoudres de types 2 et 3 à cartouche débrochable permettant le remplacement rapide des cartouches endommagées par report à
distance de l’information "cartouche à changer".

Parafoudres types 2 et 3 à cartouches débrochables

Pour régimes TT, TNC et TNS

iPRD65r, type 2 iPRD40r, type 2 iPRD20r/iPRD20, type 2

1P+N 3P 3P+N 1P+N 3P 3P+N 1P+N 3P 3P+N

A9L65501 A9L65301 A9L65601 A9L40501 A9L40301 A9L40601 A9L20501 A9L20300 A9L20601

les parafoudres iPRD permettent de répondre aux cas particuliers : parafoudre et disjoncteur de déconnexion sur un rail
distinct, schéma de liaison à la terre de type IT, association d'un différentiel sur le disjoncteur de déconnexion :
bbprotection de tête (type 2) :
vviPRD65r pour un niveau de risque élevé (site très exposé)
vviPRD40r pour un niveau de risque moyen
vviPRD20r pour un niveau de risque faible
bbprotection fine (type 3) :
vviPRD8r assure une protection fine des récepteurs lorsqu'ils sont situés à plus de 10 m du tableau électrique et se place
en cascade avec le parafoudre de tête

report de signalisation de fin de vie b b b bbb b- b

largeur en pas de 9 mm 468 468 468

tension nominale du réseau Un (V) 230 230/400 230/400 230 230/400 230/400 230 230/400 230/400

courant court-circuit Icc (kA) 25 25 25 15 15 15 15 15 15

courant maxi. de décharge Imax (kA) 65 65 65 40 40 40 20 20 20

courant nominal de décharge In (kA) 20 20 20 15 15 15 555

niveau de MC (1) L/ - 1,5 - - 1,6 - - 1,2 -
protection en
tension Up (kV) N/ 1,4 - 1,4 1,4 - 1,4 1,4 - 1,4
L/N 1,5 - 1,5
MD (2) 1,6 - 1,6 1,2 - 1,2

Accessoires

cartouches de rechange

type 1P (4) A9L65102 A9L65102 A9L65102 A9L40102 A9L40102 A9L40102 A9L20102 A9L20102 A9L20102

neutre A9L00002 - A9L00002 A9L00002 - A9L00002 A9L00002 - A9L00002

choix du dispositif de déconnexion en fonction du courant de court-circuit au point d'installation (Icc)

disjoncteurs iC60N 0... 10 kA A9F79250 A9F79350 A9F79450 A9F79240 A9F79340 A9F79440 A9F79225 A9F79325 A9F79425

disjoncteurs iC60H 10... 15 kA A9F89250 A9F89350 A9F89450 A9F89240 A9F89340 A9F89440 A9F87225 A9F89325 A9F89425
disjoncteurs NG125N 15... 25 kA
18627 18638 18655 (5) (5) (5) (5) (5) (5)

Caractéristiques
bbCertification : NF
bbNormes : CEI 61643-11 : 2011 T2 , T3 et EN 61643-11 : 2012 Type 2, Type 3
bbDispositif de déconnexion : déconnexion obligatoire du parafoudre à réaliser avec disjoncteur (à commander séparement, voir tableau)
bbSignalisation de fin de vie par voyant mécanique : en fonctionnement (blanc), remplacer cartouche (rouge)
bbbbbbbbRCTTeeeonnpuuuoraeertnaadtuuerxxéssssiiguudnrruttaeeellnnisàssaiiooltainnotssnettrdeereemm(fppiInPooErrd)aae:iirrLeev-sisNeU(:U:Tp6T(a)0mr:0ocLµod-NAnet,a(dN3ce3-tPd7NéEVOfa:,Ci3lNlAaµFn/Ac(52e5se0)n, VLs-é/Pc0Eu,2r(i54té4A)2):
V CA / 5 s) V CA / 200 ms), L-PE (1453 V CA / 200 ms)
N-PE (1200

bbRaccordement : bornes à cage de 2,5... 35 mm²

(1) MC : mode commun (entre phase / terre et neutre / terre).
(2) MD : mode différentiel (entre phase et neutre).
(3) Pour un réseau 4P IT, associer un parafoudre 1P réf. A9L65121 et un parafoudre 3P réf. A9L65321.
(4) Pour cartouches iPRD ancienne gamme, contacter Chorus.
(5) Pour ces valeurs d’Icc se reporter à la gamme iQuick PRD.
