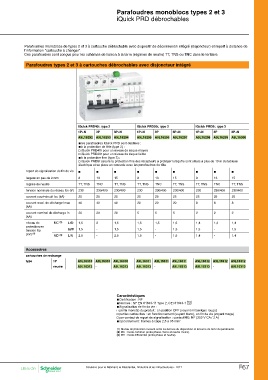

Parafoudres monoblocs types 2 et 3
iQuick PRD débrochables

Parafoudres monoblocs de types 2 et 3 à cartouche débrochable avec dispositif de déconnexion intégré (disjoncteur) et report à distance de
l’information "cartouche à changer".
Ces parafoudres sont conçus pour les schémas de liaison à la terre (régimes de neutre) TT, TNS ou TNC dans le tertiaire.

Parafoudres types 2 et 3 à cartouches débrochables avec disjoncteur intégré

iQuick PRD40r, type 2 iQuick PRD20r, type 2 iQuick PRD8r, type 3

1P+N 3P 3P+N 1P+N 3P 3P+N 1P+N 3P 3P+N

A9L16292 A9L16293 A9L16294 A9L16295 A9L16296 A9L16297 A9L16298 A9L16299 A9L16300

bbles parafoudres iQuick PRD sont destinés :
bbà la protection de tête (type 2) :
vviQuick PRD40r pour un niveau de risque moyen
vviQuick PRD20r pour un niveau de risque faible
bbà la protection fine (type 3) :
vviQuick PRD8r assure la protection fine des récepteurs à protéger lorsqu'ils sont situés à plus de 10 m du tableau
électrique et se place en cascade avec les parafoudres de tête

report de signalisation de fin de vie b b b bbb bbb

largeur en pas de 9 mm 8 13 15 8 13 15 8 13 15
TT, TNS TNC TT, TNS TT, TNS TNC TT, TNS TT, TNS TNC TT, TNS
régime de neutre 230 230/400 230/400 230 230/400 230/400 230 230/400 230/400
25 25 25 25 25 25 25 25 25
tension nominale du réseau Un (V) 40 40 40 20 20 20 8 8 8

courant court-circuit Icc (kA) 20 20 20

courant maxi. de décharge Imax 1,5 2 1,5
(kA) 1,5 - 1,5
2,5 - 2,5
courant nominal de décharge In 555 222
(kA)

niveau de MC (2) L/ 1,5 1,5 1,5 1,4 1,4 1,4
protection en MD (3) N/
tension Up L/N 1,5 - 1,5 1,5 - 1,5
(kV) (1)
1,5 - 1,5 1,4 - 1,4

Accessoires

cartouches de rechange

type 1P A9L16310 A9L16310 A9L16310 A9L16311 A9L16311 A9L16311 A9L16312 A9L16312 A9L16312

neutre A9L16313 - A9L16313 A9L16313 - A9L16313 A9L16313 - A9L16313

Caractéristiques
bbCertification : NF
bbNormes : NF EN 61643-11 Type 2, CEI 61643-1 T2
bbSignalisation de fin de vie :
vvpar la manette du produit : en position OFF (voyant mécanique rouge)
vvpar les cartouches : en fonctionnement (voyant blanc), en fin de vie (voyant rouge)
vvpar contact de report de signalisation : contact NO, NF (250 V CA / 2 A)
bbraccordement : bornes à cage 2,5 à 35 mm²

(1) Niveau de protection mesuré entre les bornes du disjoncteur et la borne de terre du parafoudre.
(2) MC : mode commun (entre phase / terre et neutre / terre).
(3) MD : mode différentiel (entre phase et neutre).
