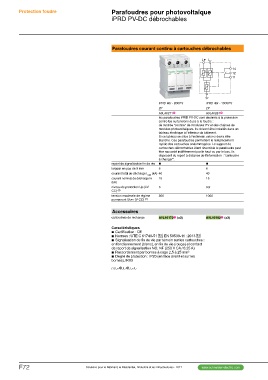

Protection foudre Parafoudres pour photovoltaïque
iPRD PV-DC débrochables

Parafoudres courant continu à cartouches débrochables

iPRD 40r - 800PV iPRD 40r - 1000PV

2P 2P

A9L40271n A9L40281n

report de signalisation fin de vie les parafoudres iPRD PV-DC sont destinés à la protection
contre les surtensions dues à la foudre :
de l'entrée "continu" de l'onduleur PV et des chaînes de
modules photovoltaïques. Ils doivent être installés dans un
tableau électrique à l'intérieur du bâtiment.
Si ce tableau se situe à l'extérieur, celui-ci devra être
étanche. Ces parafoudres permettent le remplacement
rapide des cartouches endommagées. Le support de
cartouches débrochables étant réversible le parafoudre peut
être raccordé indifférement par le haut ou par le bas. Ils
disposent du report à distance de l’information : "cartouche
à changer".
bb

largeur en pas de 9 mm 6 6

courant total de décharge ITotal (kA) 40 40
courant nominal de décharge In 15 15
(kA)

niveau de protection Up (kV 3 3,9
CC) (1)

tension maximale de régime 800 1000
permanent Ucpv (V CC) (1)

Accessoires A9L40172n (x3) A9L40182n (x3)

cartouches de rechange

Caractéristiques
bb Certification : CE
bb Normes : UTE C 61740-51 T2, EN 50539-11 : 2013 T2
bb Signalisation de fin de vie par témoin sur les cartouches :
en fonctionnement (blanc), en fin de vie (rouge) et contact
de report de signalisation NO, NF (250 V CA / 0,25 A)
bb Raccordement par bornes à cage 2,5 à 25 mm²
bb Degré de protection : IP20 (en face avant et sur les
bornes), IK03

(1) L+/ , L-/ , L+/L-
