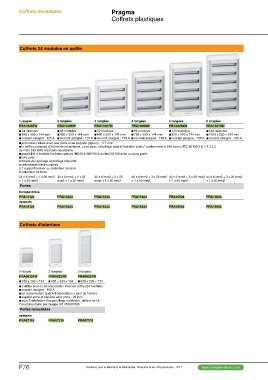

Coffrets modulaires Pragma
Coffrets 24 modules en saillie Coffrets plastiques

1 rangée 2 rangées 3 rangées 4 rangées 5 rangées 6 rangées

PRA10265W PRA10266W PRA10267W PRA10268W PRA10269W PRA10270W

bb24 modules bb48 modules bb72 modules bb96 modules bb120 modules bb144 modules
bb300 x 550 x 144 mm bb450 x 550 x 144 mm bb600 x 550 x 144 mm bb750 x 550 x 144 mm bb900 x 550 x 144 mm bb1050 x 550 x 144 mm
bbcourant assigné : 125 A bbcourant assigné : 125 A bbcourant assigné : 160 A bbcourant assigné : 160 A bbcourant assigné : 160 A bbcourant assigné : 160 A

bbprofondeur totale avec une porte et sa poignée (option) : 177 mm
bble coffret composé d’éléments métalliques, et sa porte métallique sont à "isolation totale" conformément à la norme IEC 60139-3 § 7.4.3.2.2
sa mise à la terre n’est pas nécessaire.
bbpossibilité d’installer les interrupteurs INS40 à INS160 A ou les NG160 avec ou sans porte
bblivré avec :
vvbande de repérage et protège étiquette
vvobturateurs fractionnables
vv1 support bornier ou collecteur de terre
vvcollecteur de terre

24 x 6 mm2 + 1 x 25 mm2 32 x 6 mm2 + 2 x 25 32 x 6 mm2 + 2 x 25 40 x 6 mm2 + 3 x 25 mm2 40 x 6 mm2 + 3 x 25 mm2 44 x 6 mm2 + 3 x 25 mm2
+ 1 x 50 mm2 mm2 + 1 x 50 mm2 mm2 + 1 x 50 mm2 + 1 x 50 mm2 + 1 x 50 mm2 + 1 x 50 mm2

Portes

transparentes PRA15224 PRA15324 PRA15424 PRA15524 PRA15624
PRA15124 PRA16224 PRA16324 PRA16424 PRA16524 PRA16624
opaques
PRA16124

Coffrets d'interface

1 rangée 2 rangées 3 rangées

PRA06124W PRA06224W PRA06324W

bb300 x 200 x 134 bb450 x 200 x 134 bb600 x 200 x 134

bbs’utilise seul ou en association avec un coffret 24 modules
bbcourant assigné : 160 A
bblot d’association (pièce d'association + joint de finition)
bbespace entre le plastron et la porte : 28 mm
bbpour l'installation d'appareillage modulaire, utiliser un kit

7 modules blanc par rangée réf. PRA91065

Portes reversibles

opaques PRA07218 PRA07318
PRA07118
