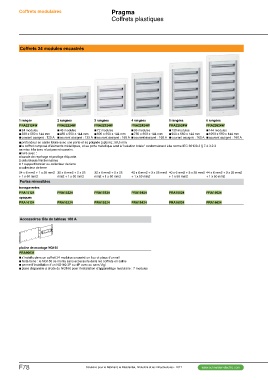

Page 428 - catalogue général SE 2017 (web flip book)

Coffrets modulaires Pragma
Coffrets 24 modules encastrés Coffrets plastiques

1 rangée 2 rangées 3 rangées 4 rangées 5 rangées 6 rangées

PRA22124W PRA22224W PRA22324W PRA22424W PRA22524W PRA22624W

bb24 modules bb48 modules bb72 modules bb96 modules bb120 modules bb144 modules
bb300 x 550 x 144 mm bb450 x 550 x 144 mm bb600 x 550 x 144 mm bb750 x 550 x 144 mm bb900 x 550 x 144 mm bb1050 x 550 x 144 mm
bbcourant assigné : 125 A bbcourant assigné : 125 A bbcourant assigné : 160 A bbcourant assigné : 160 A bbcourant assigné : 160 A bbcourant assigné : 160 A

bbprofondeur en saillie totale avec une porte et sa poignée (option) : 59,5 mm
bble coffret composé d’éléments métalliques, et sa porte métallique sont à "isolation totale" conformément à la norme IEC 60139-3 § 7.4.3.2.2
sa mise à la terre n’est pas nécessaire.
bblivré avec :
vvbande de repérage et protège étiquette
vvobturateurs fractionnables
vv1 support bornier ou collecteur de terre
vvcollecteur de terre

24 x 6 mm2 + 1 x 25 mm2 32 x 6 mm2 + 2 x 25 32 x 6 mm2 + 2 x 25 40 x 6 mm2 + 3 x 25 mm2 40 x 6 mm2 + 3 x 25 mm2 44 x 6 mm2 + 3 x 25 mm2
+ 1 x 50 mm2 mm2 + 1 x 50 mm2 mm2 + 1 x 50 mm2 + 1 x 50 mm2 + 1 x 50 mm2 + 1 x 50 mm2

Portes réversibles

transparentes PRA15224 PRA15324 PRA15424 PRA15524 PRA15624
PRA15124 PRA16224 PRA16324 PRA16424 PRA16524 PRA16624
opaques
PRA16124

Accessoires tête de tableau 160 A

platine de montage NG160

PRA90031
bbs’installe dans un coffret 24 modules encastré en lieu et place d'un rail
bbNota bene : le NG160 se monte sans accessoire dans les coffrets en saillie
bbpermet l’installation d’un NG160 3P ou 4P avec ou sans Vigi
bbplace disponible à droite du NG160 pour l’installation d’appareillage modulaire : 7 modules
