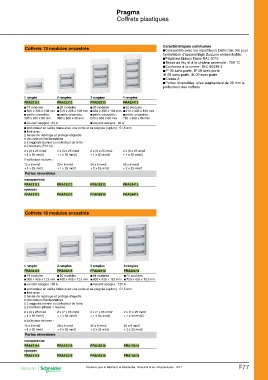

Page 427 - catalogue général SE 2017 (web flip book)

Pragma
Coffrets plastiques

Coffrets 13 modules encastrés Caractéristiques communes
bbCompatible avec les répartiteurs Distric'clic XE pour
l'installation d'appareillage DuoLine embrochable.
bbPlastrons blancs titane RAL 9016
bbTenue au feu et à la chaleur anormale : 750 °C
bbConforme à la norme : IEC 60439-3
bbIP 30 sans porte, IP 40 avec porte
IK 08 sans porte, IK 09 avec porte
bbClasse 2
bbPortes réversibles, elles augmentent de 20 mm la
profondeur des coffrets

1 rangée 2 rangées 3 rangées 4 rangées

PRA32113 PRA32213 PRA32313 PRA32413

bb13 modules bb26 modules bb39 modules bb52 modules
bb360 x 396 x 108 mm bb510 x 396 x 108 mm bb660 x 396 x 108 mm bb810 x 396 x 108 mm
bbpartie encastrée : bbpartie encastrée : bbpartie encastrée : bbpartie encastrée :

330 x 366 x 86 mm 480 x 366 x 86 mm 630 x 366 x 86 mm 780 x 366 x 86 mm

bbcourant assigné : 63 A bbcourant assigné : 90 A

bbprofondeur en saillie totale avec une porte et sa poignée (option) : 51,5 mm
bblivré avec :
vvbande de repérage et protège étiquette
vvobturateurs fractionnables
vv2 supports bornier ou collecteur de terre
vv2 borniers (Ph+ N)

2 x (3 x 25 mm2 2 x (3 x 25 mm2 2 x (6 x 25 mm2 2 x (6 x 25 mm2
+ 1 x 50 mm2) + 1 x 50 mm2) + 1 x 50 mm2) + 1 x 50 mm2)

vvcollecteur de terre :

12 x 6 mm2 20 x 6 mm2 24 x 6 mm2 28 x 6 mm2
+ 1 x 25 mm2 + 1 x 25 mm2 + 2 x 25 mm2 + 2 x 25 mm2

Portes réversibles

transparentes PRA15213 PRA15313 PRA15413
PRA15113 PRA16213 PRA16313 PRA16413
opaques
PRA16113

Coffrets 18 modules encastrés

1 rangée 2 rangées 3 rangées 4 rangées

PRA32118 PRA32218 PRA32318 PRA32418

bb18 modules bb36 modules bb54 modules bb72 modules
bb300 x 426 x 123 mm bb450 x 426 x 123 mm bb600 x 426 x 123 mm bb750 x 426 x 123 mm

bbcourant assigné : 90 A bbcourant assigné : 125 A

bbprofondeur en saillie totale avec une porte et sa poignée (option) : 51,5 mm
bblivré avec :
vvbande de repérage et protège étiquette
vvobturateurs fractionnables
vv2 supports bornier ou collecteur de terre
vv2 borniers (phase + neutre)

2 x (5 x 25 mm2 2 x (7 x 25 mm2 2 x (7 x 25 mm2 2 x (7 x 25 mm2
+ 1 x 50 mm2) + 1 x 50 mm2) + 1 x 50 mm2) + 1 x 50 mm2)

vvcollecteur de terre :

16 x 6 mm2 24 x 6 mm2 32 x 6 mm2 40 x 6 mm2
+ 1 x 25 mm2 + 2 x 25 mm2 + 2 x 25 mm2 + 2 x 25 mm2

Portes réversibles

transparentes PRA15218 PRA15318 PRA15418
PRA15118 PRA16218 PRA16318 PRA16418
opaques
PRA16118

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F77
