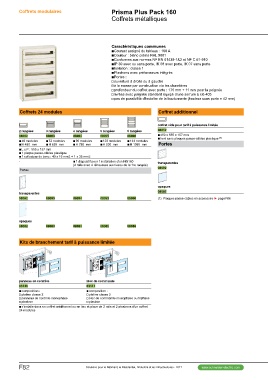

Page 432 - catalogue général SE 2017 (web flip book)

Coffrets modulaires Prisma Plus Pack 160
Coffrets métalliques

Caractéristiques communes
bbCourant assigné du tableau : 160 A
bbCouleur : blanc crème RAL 9001
bbConformes aux normes NF EN 61439-1&2 et NF C 61-910
bbIP 30 avec ou sans porte, IK 08 avec porte, IK 07 sans porte
bbIsolation : classe 1
bbPlastrons avec préhenseurs intégrés
bbPortes :
vvouverture à droite ou à gauche
vvà la masse par construction via les charnières
vvprofondeur du coffret avec porte : 175 mm + 11 mm pour la poignée
vvlivrées avec poignée standard équipé d'une serrure à clé 405
vvpas de possibilité d'installer de la boutonnerie (hauteur sous porte = 42 mm)

Coffrets 24 modules Coffret additionnel

2 rangées 3 rangées 4 rangées 5 rangées 6 rangées coffret vide pour tarif à puissance limitée
08012
08002 08003 08004 08005 08006 bb480 x 555 x 157 mm
bblivré sans plaques passe-câbles plastique (1)
bb48 modules bb72 modules bb96 modules bb120 modules bb144 modules
bbH 480 mm bbH 630 mm bbH 780 mm bbH 930 mm bbH 1080 mm Portes

bbL x P : 555 x 157 mm transparentes
bb1 plaque passe-câbles plastique 08092
bb1 collecteur de terre : 40 x 16 mm2 + 1 x 35 mm2

- bb1 dispositif pour l' installation d'un NG160
(2 rails avec 4 réhausses au niveau de la 1re rangée)

Portes

transparentes 08093 08094 08095 08096 opaques
08092 08082

(1) Plaques passe-câbles en accessoire ► page F86

opaques 08083 08084 08085 08086
08082

Kits de branchement tarif à puissance limitée

panneau de contrôle bloc de commande

03140 03141
bbcomposition : bbcomposition :
vvplatine classe 2 vvplatine classe 2
vvpanneau de contrôle monophasé vvbloc de commande monophasé ou triphasé
vvplastron vvplastron

bbs'installe dans un coffret additionnel ou en lieu et place de 2 rails et 2 plastrons d'un coffret
24 modules

F82 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
