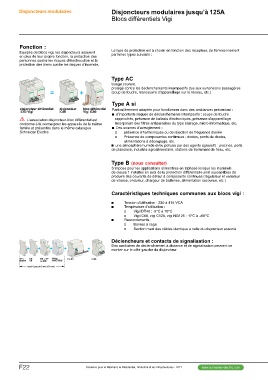

Disjoncteurs modulaires
Fonction :
Equipés de blocs vigi, les disjoncteurs assurent
en plus de leur propre fonction, la protection des
personnes contre les risques d’électrocution et la
protection des biens contre les risques d’incendie.
d L'association disjoncteur-bloc différentiel est
conforme à la norme pour les appareils de la même
famille et présentés dans le même catalogue
Schneider Electric.
F22 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
Disjoncteurs modulaires jusqu’à 125A
Blocs différentiels Vigi
Le type de protection est à choisir en fonction des récepteur, de l’environnement
parmi les types suivants :
Type AC
Usage courant,
protégé contre les déclenchements intempestifs dus aux surtensions passagères
(coup de foudre, manoeuvre d’appareillage sur le réseau, etc.)
Type A si
Particulièrement adaptée pour fonctionner dans des ambiances présentant :
c d’importants risques de déclanchements intempestfs : coups de foudre
rapprochés, présence de ballasts électroniques, présence d’appareillage
incorporant des filtres antiparasites du type élairage, micro-informatique, etc.
c Des sources d’aveuglement :
v présence d’harmoniques ou de réjection de fréquence élevée
v Présence de composantes contimues : diodes, ponts de diodes,
alimentations à découpage, etc.
c une atmosphère humide et/ou polluée par des agents agressifs : piscines, ports
de plaisance, industrie agroalimentaire, stations de traitement de l’eau, etc.
Type B (nous consulter)
S’impose pour les applications alimentées en triphasé lorsque les matériels
de classe 1 installés en aval de la protection différentielle sont susceptibles de
produire des courants de défaut à composante continues (régulateur et variateur
de vitesse, onduleur, chargeur de batteries, alimentation secourue, etc.)
Caractéristiques techniques communes aux blocs vigi :
c Tension d’utilisation : 230 à 415 VCA
c Température d’utilisation :
v Vigi iDT40 : -5°C à 70°C
v Vigi iC60, vigi C120, vigi NG125 : -5°C à +60°C
c Raccordements :
v Bornes à cage
v Section maxi des câbles identique à celle du disjoncteur associé
Déclencheurs et contacts de signalisation :
Des auxiliaires de déclenchement à distance et de signialisation peuvent se
monter sur le côté gauche du disjoncteur
