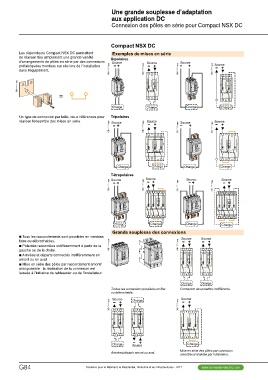

Une grande souplesse d’adaptation
aux application DC
Connexion des pôles en série pour Compact NSX DC

Les disjoncteurs Compact NSX DC permettent Compact NSX DC
de réaliser très simplement une grande variété
d’arrangements de pôles en série par des connexions Exemples de mises en série
préfabriquées montées sur site lors de l’installation
dans l’équipement. Bipolaires

DB٤۰۳۲۹٦.eps
DB٤۰۳٥۲٤.eps
DB٤۰۳۲۹۷.eps
DB٤۰۳٥۲۷.eps

DB۱۰٤٤٦۸.eps

Charge Charge

Un type de connexion par taille, deux références pour Tripolaires
réaliser l’ensemble des mises en série.
DB٤۰۳۲۹۸.eps
DB٤۰۳٥۲٥.eps
DB٤۰۳۲۹۹.eps
DB٤۰۳٥۲۸.eps

Charge Charge

Tétrapolaires

DB٤۰۳۳۰۰.eps
DB٤۰۳٥۲٦.eps
DB٤۰۳۳۰۱.eps
DB٤۰۳٥۲۹.eps

Charge Charge

b Tous les raccordements sont possibles en versions Grande souplesse des connexions
fixes ou débrochables.
b Polarités raccordées indifféremment à partir de la DB۱۰٤٤۷٥.eps
gauche ou de la droite. DB٤۱۳۳٤۷.eps
b Arrivées et départs connectés indifféremment en
amont ou en aval.
b Mise en série des pôles par raccordement amont/
aval possible : la réalisation de la connexion est
laissée à l’initiative du tableautier ou de l’installateur.

Charge Charge

Toutes les connexions possibles en fixe Connexion des polarités indifférente.
ou débrochable.

Charge
DB٤۱۳۳٤۸.eps
DB٤۱۳۳٤۹.eps

Charge Charge
Arrivées/départs amont ou aval. Mise en série des pôles par connexion
amont/aval réalisée par l’utilisateur.

G84 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
