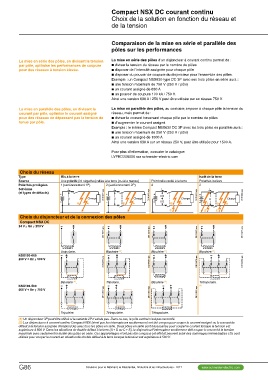

Compact NSX DC courant continu
Choix de la solution en fonction du réseau et
de la tension

La mise en série des pôles, en divisant la tension Comparaison de la mise en série et parallèle des
par pôle, optimise les performances de coupure pôles sur les performances
pour des réseaux à tension élevée.
La mise en parallèle des pôles, en divisant le La mise en série des pôles d’un disjoncteur à courant continu permet de :
courant par pôle, optimise le courant assigné b diviser la tension du réseau par le nombre de pôles
pour des réseaux ne dépassant pas la tension de b disposer de l’intensité assignée pour chaque pôle
tenue par pôle. b disposer du pouvoir de coupure du disjoncteur pour l’ensemble des pôles.
Exemple : un Compact NSX630 type DC 3P avec ses trois pôles en série aura :
b une tension maximum de 750 V (250 V / pôle)
b un courant assigné de 630 A
b un pouvoir de coupure 100 kA / 750 V.
Ainsi une version 630 A / 250 V peut être utilisée sur un réseau 750 V.

La mise en parallèle des pôles, au contraire, impose à chaque pôle la tension du
réseau, mais permet de :
b diviser le courant traversant chaque pôle par le nombre de pôles
b d’augmenter le courant assigné.
Exemple : le même Compact NSX630 DC 3P avec les trois pôles en parallèle aura :
b une tension maximum de 250 V (250 V / pôle)
b un courant assigné de 1500 A
Ainsi une version 630 A sur un réseau 250 V, peut être utilisée pour 1500 A.

Pour plus d’information, consuter le catalogue
LVPED208006 sur schneider-electric.com

Choix du réseau Mis à la terre Isolé de la terre
Polarités isolées
Type Une polarité (ici négative) reliée à la terre (ou à la masse) Point milieu relié à la terre 2
2
Source 1 (sectionnement 1P) 2 (sectionnement 2P)

Polarités protégées DB116977.eps DB116978.eps DB116979.eps DB116980.eps

Schémas
(et types de défauts)

Choix du disjoncteur et de la connexion des pôlesDB115977.eps DB115976.eps DB115976.eps DB115976.eps

Compact NSX DC
24 V y Un y 250 V

Unipolaire. Bipolaire (1). Bipolaire (1). Bipolaire (1).

NSX100-600 DB104500.eps DB104501.eps DB115976.eps DB104502.eps
250 V < Un y 500 V

Bipolaire (1). Tripolaire. Bipolaire (1). Tétrapolaire.

NSX100-500 DB104503.eps DB104504.eps DB104502.eps (2)
500 V < Un y 750 V

Tripolaire. Tétrapolaire. Tétrapolaire.

(1) Un disjoncteur 3P peut être utilisé si la variante 2P n’existe pas. Dans ce cas, le pôle central n’est pas raccordé.
(2) Les disjoncteurs à courant continu Compact NSX (ainsi que les interrupteurs sectionneurs) ont été conçus pour couper le courant assigné ou le courant de
défaut à la tension assignée d’emploi (Ue) avec tous les pôles en série. Deux pôles en série sont nécessaires pour couper le courant lorsque la tension est
supérieure à 500 V. Dans les situations de double défaut à la terre (A + D ou C + E), le disjoncteur/l’interrupteur sectionneur doit couper le courant à la tension
maximale avec seulement la moitié des pôles en série. Ces appareillages n’ont pas été conçus à cet effet et peuvent subir des dommages irrémédiables s’ils sont
utilisés pour couper le courant en situation de double défaut à la terre lorsque la tension est supérieure à 500 V.
