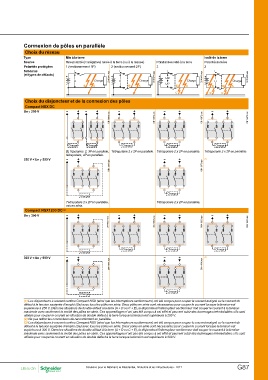

Connexion de pôles en parallèle

Choix du réseau

Type Mis à la terre Isolé de la terre
Polarités isolées
Source Une polarité (ici négative) reliée à la terre (ou à la masse) Point milieu relié à la terre 2
2
Polarités protégées 1 (sectionnement 1P) 2 (sectionnement 2P)

Schémas DB116977.eps DB116978.eps DB116979.eps DB116980.eps
(et types de défauts)

Choix du disjoncteur et de la connexion des pôles DB115973.eps DB115972.eps DB115972.eps DB115972.eps

Compact NSX DC
Un y 250 V

Bi, tripolaires 2, 3P en parallèle, Tétrapolaire 2 x 2P en parallèle. Tétrapolaire 2 x 2P en parallèle. Tétrapolaire 2 x 2P en parallèle.
tétrapolaire, 4P en parallèle.
(1)
250 V < Un y 500 V DB115971.eps DB115972.eps

Tétrapolaire 2 x 2P en parallèle, Tétrapolaire 2 x 2P en parallèle.
mis en série.
Compact NSX1200 DC (2) DB418531.eps DB418530.eps DB418530.eps DB418530.eps
Un y 300 V

300 V < Un y 600 V DB418531.eps DB418530.eps (3)

(1) Les disjoncteurs à courant continu Compact NSX (ainsi que les interrupteurs sectionneurs) ont été conçus pour couper le courant assigné ou le courant de
défaut à la tension assignée d’emploi (Ue) avec tous les pôles en série. Deux pôles en série sont nécessaires pour couper le courant lorsque la tension est
supérieure à 250 V. Dans les situations de double défaut à la terre (A + D ou C + E), le disjoncteur/l’interrupteur sectionneur doit couper le courant à la tension
maximale avec seulement la moitié des pôles en série. Ces appareillages n’ont pas été conçus à cet effet et peuvent subir des dommages irrémédiables s’ils sont
utilisés pour couper le courant en situation de double défaut à la terre lorsque la tension est supérieure à 250 V.
(2) Ne pas retirer les connecteurs de raccordement en parallèle.
(3) Les disjoncteurs à courant continu Compact NSX (ainsi que les interrupteurs sectionneurs) ont été conçus pour couper le courant assigné ou le courant de
défaut à la tension assignée d’emploi (Ue) avec tous les pôles en série. Deux pôles en série sont nécessaires pour couper le courant lorsque la tension est
supérieure à 300 V. Dans les situations de double défaut à la terre (A + D ou C + E), le disjoncteur/l’interrupteur sectionneur doit couper le courant à la tension
maximale avec seulement la moitié des pôles en série. Ces appareillages n’ont pas été conçus à cet effet et peuvent subir des dommages irrémédiables s’ils sont
utilisés pour couper le courant en situation de double défaut à la terre lorsque la tension est supérieure à 300 V.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G87
