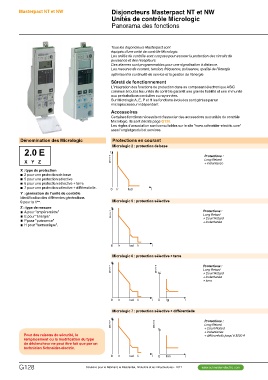

Masterpact NT et NW Disjoncteurs Masterpact NT et NW
Unités de contrôle Micrologic
Panorama des fonctions

Dénomination des Micrologic DB101116 Tous les disjoncteurs Masterpact sont
équipés d’une unité de contrôle Micrologic.
2.0 E Les unités de contrôle sont conçues pour assurer la protection des circuits de
puissance et des récepteurs.
XYZ Des alarmes sont programmables pour une signalisation à distance.
Les mesures de courant, tension, fréquence, puissance, qualité de l’énergie
X : type de protection optimisent la continuité de service et la gestion de l’énergie.
bb 2 pour une protection de base
bb 5 pour une protection sélective Sûreté de fonctionnement
bb 6 pour une protection sélective + terre
bb 7 pour une protection sélective + différentielle. L’intégration des fonctions de protection dans un composant électronique ASIC
Y : génération de l’unité de contrôle commun à toutes les unités de contrôle garantit une grande fiabilité et une immunité
Identification des différentes générations. aux perturbations conduites ou rayonnées.
0 pour la 1ère. Sur Micrologic A, E, P et H les fonctions évoluées sont gérées par un
Z : type de mesure microprocesseur indépendant.
bb A pour "ampèremètre"
bb E pour "énergie" Accessoires
bb P pour "puissance"
bb H pour "harmonique". Certaines fonctions nécessitent d’associer des accessoires aux unités de contrôle
Micrologic. Ils sont décrits page G130.
Les règles d'association sont consultables sur le site "www.schneider-electric.com"
sous l'onglet produit et services.

Protections en courant

Micrologic 2 : protection de base

Protections :
Long Retard
+ instantanée

Micrologic 5 : protection sélective

DB101117 Protections :
Long Retard
+ Court Retard
+ instantanée

Micrologic 6 : protection sélective + terre

DB101117 Protections :
DB101118 Long Retard
+ Court Retard
+ instantanée
+ terre

Micrologic 7 : protection sélective + différentielle

DB101117 Protections :
DB101119 Long Retard
+ Court Retard
Pour des raisons de sécurité, le + instantanée
remplacement ou la modification du type + différentielle jusqu’à 3200 A
de déclencheur ne peut être fait que par un
technicien Schneider-electric.
