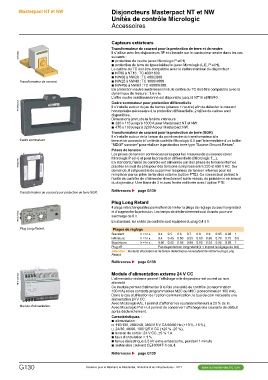

DB101524 Capteurs extérieurs

PB100834-48 Transformateur de courant. Transformateur de courant pour la protection de terre et de neutre
Cadre sommateur. Il s’utilise avec les disjoncteurs 3P et s’installe sur le conducteur neutre dans les cas
06133779A Transformateur de courant pour protection de terre SGR. suivants :
Plug Long Retard. bb protection du neutre (avec Micrologic P et H)
bb protection de terre de type résiduelle (avec Micrologic A, E, P et H).
Module d'alimentation. Le calibre du TC doit être compatible avec le calibre nominal du disjoncteur :
bb NT06 à NT16 : TC 400/1600
bb NW08 à NW20 : TC 400/2000
bb NW25 à NW40 : TC 1000/4000
bb NW40b à NW63 : TC 4000/6300.
En protection neutre surdimensionné, le calibre du TC doit être compatible avec la
dynamique de mesure : 1,6 x IN.
L’offre neutre surdimensionné est disponible jusqu’à NT16 et NW40.

Cadre sommateur pour protection différentielle
Il s’installe autour du jeu de barres (phases + neutre) afin de détecter le courant
homopolaire nécessaire à la protection différentielle. 2 tailles de cadres sont
disponibles.
Dimensions (mm) de la fenêtre intérieure :
bb 280 x 115 jusqu’à 1600 A pour Masterpact NT et NW.
bb 470 x 160 jusqu’à 3200 A pour Masterpact NW.

Transformateur de courant pour la protection de terre (SGR)
Il s’installe autour de la liaison du point neutre du transformateur à la
terre et se connecte à l’unité de contrôle Micrologic 6.0 par l’intermédiaire d’un boîtier
“MDGF summer” pour réaliser la protection terre type “Source Ground Return”.

Prises de tension
Les prises de tension sont nécessaires pour les mesures de puissance (avec
Micrologic P et H) et pour la protection différentielle (Micrologic 7...).
En standard, l’unité de contrôle est alimentée par des prises de tension internes
placées en aval du pôle pour des tensions comprises entre 220 et 690 V AC. Sur
demande, il est possible de supprimer les prises de tension internes pour les
remplacer par un prise de tension externe (option PTE). Ce connecteur permet à
l’unité de contrôle de s’alimenter directement sur le réseau de puissance en amont
du disjoncteur. Une filerie de 3 m avec ferrite est livrée avec l’option PTE.

Références u page G139

PB100773-32 Plug Long Retard

4 plugs interchangeables permettent de limiter la plage de réglage du seuil long retard
et d’augmenter la précision. Les temps de déclenchement sont donnés pour une
surcharge de 6 Ir.

En standard, les unités de contrôle sont équipées du plug 0,4 à 1.

Plages de réglage

Standard Ir = In x… 0.4 0.5 0.6 0.7 0.8 0.9 0.95 0.98 1

Inférieure Ir = In x… 0.4 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.8

Supérieure Ir = In x… 0.80 0.82 0.85 0.88 0.90 0.92 0.95 0.98 1

Plug off Pas de protection long retard (Ir = In pour le réglage de Isd)

Attention : les tests d’isolation et de tenue diélectrique nécessitent de retirer le plug Long
Retard.

Références u page G139

PB101026-32A Module d’alimentation externe 24 V CC

L’alimentation externe permet l’affichage si le disjoncteur est ouvert ou non
alimenté.
Ce module permet d’alimenter à la fois une unité de contrôle (consommation
100 mA) et les contacts programmables M2C ou M6C (consommation 100 mA).
Dans le cas d’utilisation de l’option communication, le bus de com nécessite une
alimentation 24 V CC.
Avec Micrologic A/E, il permet d’afficher les courants inférieurs à 20 % de In.
Avec Micrologic P et H, il permet de conserver l’affichage des courants de défaut
après déclenchement.

Caractéristiques :
bb alimentation :
vv 110/130, 200/240, 380/415 V CA 50/60 Hz (+10 % -15 %),
vv 24/30, 48/60, 100/125 V CC (+20 % -20 %),
b tension de sortie : 24 V CC, ±5 % 1 A
bb taux d’ondulation < 1 %
bb tenue diélectrique 3,5 kV entre entée/sortie, pendant 1 minute
bb surtension : suivant CEI 60947-1 cat.4.

Références u page G139
