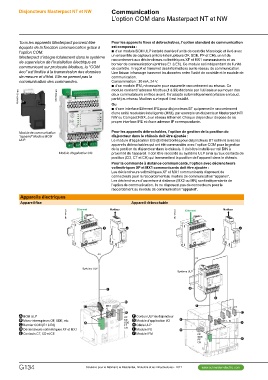

P. 604
Disjoncteurs Masterpact NT et NW Communication
L’option COM dans Masterpact NT et NW
Tous les appareils Masterpact peuvent être Pour les appareils fixes et débrochables, l’option standard de communication
équipés de la fonction communication grâce à est composée :
l'option COM. bb d’un module BCM ULP installé derrière l’unité de contrôle Micrologic et livré avec
Masterpact s’intègre totalement dans le système un ensemble de capteurs (micro-interrupteurs OF, SDE, PF et CH), un kit de
de supervision de l’installation électrique en raccordement aux déclencheurs voltmétriques XF et MX1 communicants et un
communicant sur protocole Modbus, la "COM bornier de communication (entrées E1 à E6). Ce module est indépendant de l’unité
éco" est limitée à la transmission des données de contrôle. Il reçoit et transmet des informations sur le réseau de communication.
de mesure et d'état. Elle ne permet pas la Une liaison infrarouge transmet les données entre l’unité de contrôle et le module de
communication des commandes. communication.
Consommation : 30 mA, 24 V.
PB106674-20.eps bb d’un module IFM, nécessaire pour assurer le raccordement au réseau. Ce
DB416829.eps module contient l’adresse Modbus (1 à 99) déclarée par l’utilisateur au moyen des
deux commutateurs en face avant. Il s’adapte automatiquement (vitesse en baud,
parité) au réseau Modbus sur lequel il est installé.
Ou
bb d’une interface Ethernet IFE pour disjoncteurs BT qui permet le raccordement
d’une unité modulaire intelligente (IMU), par exemple un disjoncteur Masterpact NT/
NW ou Compact NSX, à un réseau Ethernet. Chaque disjoncteur dispose de sa
propre interface IFE et d’une adresse IP correspondante.
Module de communication Pour les appareils débrochables, l’option de gestion de la position du
"appareil" Modbus BCM disjoncteur dans le châssis doit être ajoutée :
ULP. Le module d’application E/S (Entrée/Sortie) pour disjoncteurs BT est livré avec les
appareils débrochables qui ont été commandés avec l’option COM pour la gestion
Module d'application I/O. de la position du disjoncteur dans le châssis. Il doit être installé sur rail DIN à
proximité de l’appareil. Il doit être raccordé au système ULP ainsi qu’aux contacts de
position (CD, CT et CE) qui transmettent la position de l’appareil dans le châssis.
Pour la commande à distance communicante, l’option avec déclencheurs
voltmétriques XF et MX1 communicants doit être ajoutée :
Les déclencheurs voltmétriques XF et MX1 communicants disposent de
connecteurs pour le raccordement au module de communication "appareil".
Les déclencheurs d’ouverture à distance (MX2 ou MN) sont indépendants de
l’option de communication. Ils ne disposent pas de connecteurs pour le
raccordement au module de communication "appareil".
Appareils électriques Appareil débrochable
Appareil fixe
DB417871.eps Ethernet Modbus DB417872.eps Ethernet Modbus
24VDC
24VDC
ETH1 ETH1 ETH2 ETH2
ETH2 ETH2
ETH1 ETH1
I J I J
IFE IEEFTTEHH_X21XNLL.MYeKKYto//w.11dZ0o0uZ--rl11ke(f00aSS00ctt//taaAAottrCCuuyTTssset) IEEFTTEHH_X12XNLL.MYeKKYto//w.11dZ00ouZ--rl11ke(f00aSS00ctt//taaAAottrCCuuyTTssset)
IFE
Modbus-SL Modbus-SL
LV434011
LV434011
ou ou
Système ULP
I1 C I2 I3 C I4 I5 C I6
Système ULP I1 C I2 I3 C I4 I5 C I6
H
+24VDC
I1 A1
O1
I2 O2
I3 O3
APP I4
I5 IO Module
I6
F O3 A1
MX1 33 34 T1 T2
XF
13 O1 14 O2 24
23
G
D
C F CD CE CT
A OF
B SDE E
PF
A BCM ULP OF F Cordon ULP du disjoncteur C CH
B Micro-interrupteurs OF, SDE, etc. SD B
C Bornier COM (E1 à E6) SDE G Module d’application I/O MX1 - XF D
D D éclencheurs voltmétriques XF et MX1 PF H Câble ULP
E Contacts CT, CD et CE CH I Module IFE
J Module IFM
A
