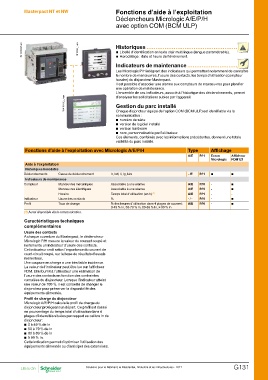

Masterpact NT et NW Fonctions d’aide à l’exploitation
Déclencheurs Micrologic A/E/P/H
avec option COM (BCM ULP)

PB106363A35.eps PB103360_1.eps Historiques

bb Libellé d’identification en texte clair multilingue (langue paramétrable).
bb Horodatage : date et heure de l’événement.

PB111801-32_r_1.eps Indicateurs de maintenance

Les Micrologic P/H intègrent des indicateurs qui permettent notamment de connaître
le nombre de manœuvres, l’usure des contacts, les temps d’utilisation (compteur
horaire) du disjoncteur Masterpact.
Il est possible d’associer une alarme aux compteurs de manœuvres pour planifier
une opération de maintenance.
L’ensemble de ces indicateurs, associé à l’historique des déclenchements, permet
d’analyser les sollicitations subies par l’appareil.

Gestion du parc installé

Chaque disjoncteur équipé de l'option COM (BCM ULP) est identifiable via la
communication :
bb numéro de série
bb version de logiciel installé
bb version hardware
bb nom, personnalisable par l’utilisateur.
Ces éléments, combinés avec les informations précédentes, donnent une totale
visibilité du parc installé.

Fonctions d'aide à l'exploitation avec Micrologic A/E/P/H Type Affichage

A/E P/H Ecran Afficheur

Micrologic FDM121

Aide à l’exploitation

Historiques horodatés

Déclenchements Cause de déclenchement Ir, Isd, Ii, Ig, IDn - /E P/H bb

Indicateurs de maintenance -b
-b
Compteur Manœuvres mécaniques Associable à une alarme A/E P/H --
Associable à une alarme A/E P/H -b
Manœuvres électriques Temps total d’utilisation (en h) (1) A/E P/H -b
% -/- P/H
Horaire % des heures d’utilisation dans 4 plages de courant : A/E P/H
0-49 % In, 50-79 % In, 80-89 % In, u 90 % In
Indicateur Usure des contacts
Profil Taux de charge

(1) Aussi disponible via la communication.

Caractéristiques techniques
complémentaires

Usure des contacts
A chaque ouverture du Masterpact, le déclencheur
Micrologic P/H mesure la valeur du courant coupé et
incrémente un indicateur d’usure des contacts.
Cet indicateur croît selon l’importance du courant de
court-circuit coupé, sur la base de résultats d’essais
mémorisés.
Une coupure en charge a une très faible incidence.
La valeur de l’indicateur peut être lue sur l’afficheur
FDM. Elle fournit à l’utilisateur une estimation de
l’usure des contacts en fonction des contraintes
cumulées du disjoncteur. Lorsque l’indicateur atteint
une valeur de 100 %, il est conseillé de changer le
disjoncteur pour préserver la disponibilité des
équipements alimentés.

Profil de charge du disjoncteur
Micrologic A/E/P/H calcule le profil de charge du
disjoncteur protégeant un départ. Ce profil est donné
en pourcentage du temps total d’utilisation dans 4
plages d’intensités situées par rapport au calibre In du
disjoncteur :
bb 0 à 49 % de In
bb 50 à 79 % de In
bb 80 à 89 % de In
b u 90 % In.
Cette indication permet d’optimiser l’utilisation des
équipements alimentés ou d’anticiper des extensions.
