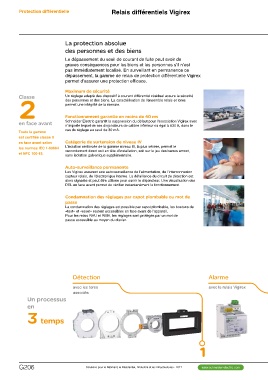

Page 676 - catalogue général SE 2017 (web flip book)

Protection différentielle Relais différentiels Vigirex

2Classe La protection absolue
des personnes et des biens
en face avant
Le dépassement du seuil de courant de fuite peut avoir de
Toute la gamme graves conséquences pour les biens et les personnes s’il n’est
est certifiée classe II pas immédiatement localisé. En surveillant en permanence ce
en face avant selon dépassement, la gamme de relais de protection différentielle Vigirex
les normes IEC 1-60664 permet d’assurer une protection efficace.
et NFC 100-15.
Maximum de sécurité

Un réglage adapté des dispositif à courant différentiel résiduel assure la sécurité
des personnes et des biens. La caractérisation de l’ensemble relais et tores
permet une intégrité de la mesure.

Fonctionnement garantie en moins de 40 ms

Schneider Electric garantit la suppression du défaut pour l’association Vigirex avec
n’importe lequel de ses disjoncteurs de calibre inférieur ou égal à 630 A, dans le
cas du réglage au seuil de 30 mA.

Catégorie de surtension de niveau IV

L’isolation renforcée de la gamme niveau IV, la plus sévère, permet le
raccordement direct soit en tête d’installation, soit sur le jeu des barres amont,
sans isolation galvanique supplémentaire.

Auto-surveillance permanente

Les Vigirex assurent une auto-surveillance de l’alimentation, de l’interconnexion
capteur relais, de l’électronique interne. La défaillance du circuit de détection est
alors signalée et peut être utilisée pour ouvrir le disjoncteur. Une visualisation des
DEL en face avant permet de vérifier instantanément le fonctionnement.

Condamnation des réglages par capot plombable ou mot de
passe

La condamnation des réglages est possible par capot plombable, les boutons de
«test» et «reset» restent accessibles en face avant de l’appareil.
Pour les relais RHU et RMH, les réglages sont protégés par un mot de
passe accessible au moyen du clavier.

Détection Alarme

avec les tores avec le relais Vigirex
associés

Un processus
en

3 temps

G206 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 1
