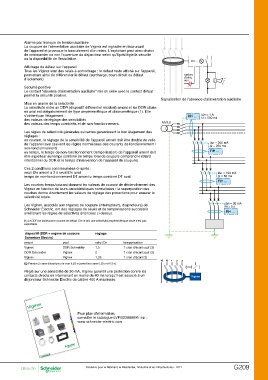

Alarme par manque de tension auxiliaire RH...
La coupure de l'alimentation auxiliaire de Vigirex est signalée en face avant rupture
de l'appareil et provoque le basculement d'un relais. L’exploitant peut ainsi choisir d'alim.
de commander ou non l'ouverture du disjoncteur selon qu’il privilégie la sécurité aux.
ou la disponibilité de l'installation.
Affichage du défaut sur l'appareil
Tous les Vigirex sont des relais à accrochage : le défaut reste affiché sur l’appareil,
permettant ainsi de différencier le défaut (surcharge, court-circuit ou défaut
d’isolement).

Sécurité positive Signalisation de l’absence d’alimentation auxiliaire
Le contact "absence d’alimentation auxiliaire" mis en série avec le contact défaut
permet la sécurité positive.
Mise en œuvre de la sélectivité
La sélectivité entre un DDR (dispositif différentiel résiduel) amont et les DDR situés
en aval est obligatoirement de type ampèremétrique et chronométrique (1). Elle
s’obtient par l’étagement :
des valeurs de réglage des sensibilités
des valeurs des temps combinés et de non-fonctionnement.

Les règles de sélectivité générales suivantes garantissent le bon étagement des
réglages :
en courant, le réglage de la sensibilité de l’appareil amont doit être double de celle
de l’appareil aval (suivant les règles normalisées des courants de fonctionnement /
non-fonctionnement)
en temps, le temps de non-fonctionnement (temporisation) de l’appareil amont doit
être supérieur au temps combiné (le temps total de coupure comprend le retard
intentionnel du DDR et le temps d’intervention de l’appareil de coupure).

Ces 2 conditions sont résumées ci-après :
seuil IDn amont u 2 x seuil IDn aval
temps de non-fonctionnement DT amont u temps combiné DT aval.

Les courbes temps/courant donnent les valeurs de courant de déclenchement des
Vigirex en fonction de leurs caractéristiques normalisées : la superposition des
courbes donne directement les valeurs de réglage des protections pour assurer la
sélectivité totale.

Les Vigirex, associés aux organes de coupure (interrupteurs, disjoncteurs) de
Schneider Electric, ont des réglages de seuils et de temporisations successifs
améliorant les règles de sélectivité énoncées ci-dessus.

(1) Le DDR ne limite pas le courant de défaut. De ce fait, une sélectivité ampèremétrique seule n'est pas
exploitable.

dispositif (DDR + organe de coupure réglage
Schneider Electric)
ratio IDn
amont aval 1,5 temporisation
2 1 cran d'écart sauf (2)
Vigirex DDR Schneider 1,25 1 cran d'écart sauf (2)
1 cran d'écart (2)
DDR Schneider Vigirex

Vigirex Vigirex

(2) Prendre 2 crans d'écart pour le cran 0,25 s (soient les crans 0,25 s et 0,5 s).

Réglé sur une sensibilité de 30 mA, Vigirex garantit une protection contre les
contacts directs en intervenant en moins de 40 ms lorsqu'il est associé à un
disjoncteur Schneider Electric de calibre 400 A maximum.
