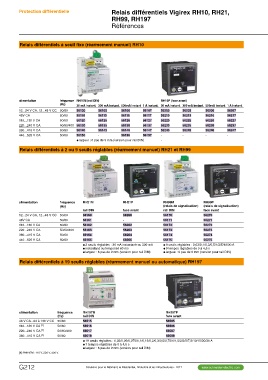

P. 682
Protection différentielle Relais différentiels Vigirex RH10, RH21,
RH99, RH197
Références
Relais différentiels à seuil fixe (réarmement manuel) RH10
alimentation fréquence RH10M (rail DIN) RH10P (face avant)
(Hz)
12...24 V CA, 12...48 V CC 30 mA instant. 300 mA instant. 500mA Instant 1 A instant. 30 mA instant. 300 mA instant. 500mA Instant 1 A instant.
48V CA 50/60
110...130 V CA 50/60 56100 56105 56106 56107 56200 56205 56206 56207
220...240 V CA 50/60
380...415 V CA 50/60/400 56110 56115 56116 56117 56210 56215 56216 56217
440...525 V CA 50/60
50/60 56120 56125 56126 56127 56220 56225 56226 56227
56130 56135 56136 56137 56230 56235 56236 56237
56140 56145 56146 56147 56240 56245 56246 56247
56150 - 56156 56157 - - --
@@largeur : 6 pas de 9 mm (version pour rail DIN) -
Relais différentiels à 2 ou 9 seuils réglables (réarmement manuel) RH21 et RH99
alimentation fréquence RH21M RH21P RH99M RH99P
(Hz) (relais de signalisation) (relais de signalisation)
rail DIN face avant rail DIN face avant
12...24 V CA, 12...48 V CC 50/60 56160 56260 56170 56270
48V CA 50/60
110...130 V CA 50/60 56161 - 56171 56271
220...240 V CA 50/60/400
380...415 V CA 50/60 56162 56262 56172 56272
440...525 V CA 50/60
56163 56263 56173 56273
56164 56264 56174 56274
56165 56265 56175 56275
@@2 seuils réglables : 30 mA instantané ou 300 mA @@9 seuils réglables : 0,03/0,1/0,3/0,5/1/3/5/10/30 A
@@instantané ou temporisé 60 ms @@9 tempos réglables de 0 à 4,5 s
@@largeur : 6 pas de 9 mm (version pour rail DIN) @@largeur : 6 pas de 9 mm (version pour rail DIN)
Relais différentiels à 19 seuils réglables (réarmement manuel ou automatique) RH197
alimentation fréquence RH197M RH197P
(Hz) rail DIN face avant
48 V CA - 24 à 130 V CC 50/60
110...130 V CA (1) 50/60 56515 56505
220...240 V CA (1) 50/60/400
380...415 V CA (1) 50/60 56516 56506
56517 56507
56518 56508
@@19 seuils réglables : 0,03/0,05/0,075/0,1/0,15/0,2/0,3/0,5/0,75/1/1,5/2/3/5/7,5/10/15/20/30 A
@@7 tempos réglables de 0 à 4,5 s
@@largeur : 6 pas de 9 mm (version pour rail DIN)
(1) RH197M : 110 V, 230 V, 400 V.
