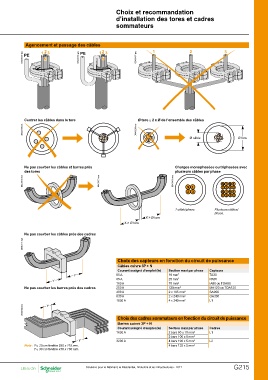

Choix et recommandation
d’installation des tores et cadres
sommateurs

Agencement et passage des câbles

DB403155.eps
DB403156.eps
DB403157.eps

DB403158.eps Centrer les câbles dans le tore DB403269.eps Ø tore u 2 x Ø de l’ensemble des câbles
Ø câble
Ne pas courber les câbles et barres près Ø tore
des tores
Charges monophasées ou triphasées avec
plusieurs câbles par phase

DB403159.eps DB403270.eps
DB403180.eps

1 câble/phase. Plusieurs câbles/
phase.

Ø tore

Ø tore

Ne pas courber les câbles près des cadres

DB403181.eps

Choix des capteurs en fonction du circuit de puissance

Câbles cuivre 3P + N

Courant assigné d’emploi (Ie) Section maxi par phase Capteurs

65 A 16 mm2 TA30

85 A 25 mm2 PA50

160 A 70 mm2 IA80 ou TOA80

Ne pas courber les barres près des cadres 250 A 120 mm2 MA120 ou TOA120

400 A 2 x 185 mm2 SA200

630 A 2 x 240 mm2 GA300

1600 A 4 x 240 mm2 L1

DB403182.eps

Choix des cadres sommateurs en fonction du circuit de puissance

Barres cuivre 3P + N

Courant assigné d’emploi (Ie) Section maxi par phase Cadres

1600 A 2 bars 50 x 10 mm2 L1

2 bars 100 x 5 mm2

3200 A 4 bars 100 x 5 mm2 L2

Nota : Y u 25 cm fenêtre 280 x 115 mm. 4 bars 125 x 5 mm2
Nota : Y u 30 cm fenêtre 470 x 160 mm.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G215
