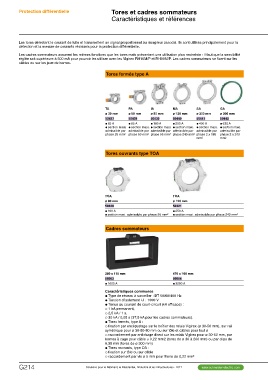

Page 684 - catalogue général SE 2017 (web flip book)

Protection différentielle Tores et cadres sommateurs
Caractéristiques et références

Les tores détectent le courant de fuite et transmettent un signal proportionnel au récepteur associé. Ils sont utilisés principalement pour la
détection et la mesure de courants résiduels pour la protection différentielle.
Les cadres sommateurs assurent les mêmes fonctions que les tores mais présentent une utilisation plus restreinte : il faut que la sensibilité
réglée soit supérieure à 500 mA pour pouvoir les utiliser avec les Vigirex RH10M/P et RH99M/P. Les cadres sommateurs se fixent sur les
câbles ou sur les jeux de barres.

Tores fermés type A

TA PA IA MA SA GA

ø 30 mm ø 50 mm ø 80 mm ø 120 mm ø 200 mm ø 300 mm

50437 50438 50439 50440 50441 50442

@@65 A @@85 A @@160 A @@250 A @@400 A @@630 A
@@section maxi. @@section maxi. @@section maxi. @@section maxi. @@section maxi. @@section maxi.
admissible par admissible par admissible par admissible par admissible par admissible par
phase 25 mm² phase 50 mm² phase 95 mm² phase 240 mm² phase 2 x 185 phase 2 x 240
mm² mm²

Tores ouvrants type TOA

TOA TOA
ø 80 mm ø 120 mm
50420 50421
@@160 A @@250 A
@@section maxi. admissible par phase 95 mm² @@section maxi. admissible par phase 240 mm²

Cadres sommateurs

280 x 115 mm 470 x 160 mm

56053 56054
@@1600 A @@3200 A

Caractéristiques communes
@@Type de réseau à surveiller : BT 50/60/400 Hz
@@Tension d’isolement Ui : 1000 V
@@Tenue au courant de court-circuit (kA efficace) :
__1 kA permanent,
__2,5 kA / 1 s,
__30 kA / 0,05 s (37,5 kA pour les cadres sommateurs).
@@Tores fermés, type A :
__fixation par encliquetage sur le boîtier des relais Vigirex (ø 30-50 mm), sur rail
symétrique pour ø 30-50-80 mm ou sur tôle et câbles pour tout ø
__raccordement par enfichage direct sur les relais Vigirex pour ø 30-50 mm, par
bornes à cage pour câble u 0,22 mm2 (tores de ø 30 à 200 mm) ou par clips de
6,35 mm (tores de ø 300 mm)
@@Tores ouvrants, type OA :
__fixation sur tôle ou sur câble
__raccordement par vis ø 5 mm pour filerie de 0,22 mm²
