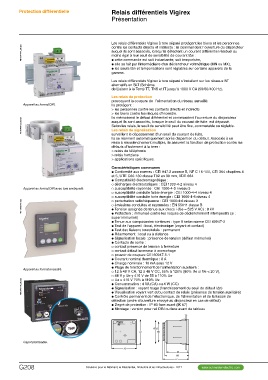

Protection différentiellePB100444-47_SE.eps
Appareil au format DIN.PB100436-53_SE.eps
Appareil au format DIN avec tore encliqueté. Les relais différentiels Vigirex à tore séparé protègent les biens et les personnes
Appareil au format encastré.PB113882-R5.eps
PB100431-36_SE.eps
Capot plombable.
G208
Relais différentiels Vigirex
Présentation
contre les contacts directs et indirects : ils commandent l'ouverture du disjoncteur
auquel ils sont associés, lorsqu'ils détectent un courant différentiel résiduel au
moins égal à leur seuil de sensibilité de courant I∆n :
@@cette commande est soit instantanée, soit temporisée,
@@elle se fait par l'intermédiaire d'un déclencheur voltmétrique (MN ou MX),
@@les seuils I∆n et temporisations sont réglables sur certains appareils de la
gamme.
Les relais différentiels Vigirex à tore séparé s'installent sur les réseaux BT
alternatifs en SLT (Schéma
de Liaison à la Terre) TT, TNS et IT jusqu'à 1000 V CA (50/60/400 Hz).
Les relais de protection
provoquent la coupure de l’alimentation du réseau surveillé.
Ils protègent :
> les personnes contre les contacts directs et indirects
> les biens contre les risques d’incendie.
Ils mémorisent le défaut différentiel et commandent l’ouverture du disjoncteur
auquel ils sont associés, lorsque le seuil du courant de fuite est dépassé.
Selon les relais, le seuil de sensibilité peut être fixe, commutable ou réglable.
Les relais de signalisation
surveillent le dépassement d’un seuil du courant de fuite.
Ils se réarment automatiquement après disparition du défaut. Associés à un
relais à réenclenchement multiple, ils assurent la fonction de protection contre les
défauts d’isolement à la terre :
> relais de téléphonie
> relais hertziens
> applications spécifiques.
Caractéristiques communes
@@Conformité aux normes : CEI 947.2 annexe B, NF C 15-100, CEI 364 chapitres 4
et 5, UTE C60-130 classe T02 en 30 mm, VDE 664
@@Compatibilité électromagnétique :
__décharges électrostatiques : CEI 1000-4-2 niveau 4
__susceptibilité rayonnée : CEI 1000-4-3 niveau 3
__susceptibilité conduite faible énergie : CEI 1000-4-4 niveau 4
__susceptibilité conduite forte énergie : CEI 1000-4-6 niveau 4
__perturbation radiofréquence : CEI 1000-4-6 niveau 3
__émissions conduites et rayonnées : EN 55011 classe B
@@Tension assignée de tenue aux chocs i (Ue = 525 V AC) : 8 kV
@@Protection : immunisé contre les risques de déclenchement intempestifs (si :
super immunisé)
@@Tenue aux composantes continues : type A selon norme CEI 60947-2
@@Test de l'appareil : local, électronique (voyant et contact)
@@Test des liaisons tores/relais : permanent
@@Réarmement : local ou à distance
@@Signalisation locale : présence de tension (défaut mémorisé)
@@Contacts de sortie :
__contact présence de tension à fermeture
__contact défaut inverseur à accrochage
__pouvoir de coupure CEI 60947-5-1
@@Courant nominal thermique : 8 A
@@Charge nominale : 10 mA sous 12 V
@@Plage de fonctionnement de l'alimentation auxiliaire :
__12 à 48 V CA, 12 à 48 V CC, 55% à 120% (80% Ue si Ue < 20 V),
__48 V y Ue y 415 V de 55 à 110% Ue
__Ue u 415 V 70% à 110% Ue
@@Consommation : 4 VA (CA) ou 4 W (CC)
@@Signalisation : voyant rouge (franchissement du seuil de défaut I∆n)
@@Visualisation voyant vert et/ou contact de relais (présence de tension auxiliaire)
@@Contrôle permanent de l’électronique, de l’alimentation et de la liaison de
détection (ordre d’ouverture envoyé au disjoncteur en cas de défaut)
@@Degré de protection : IP 40 face avant (IK 07)
@@Montage : version pour rail DIN ou face avant de tableau
