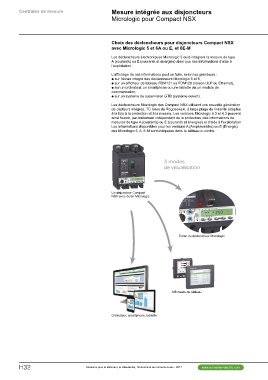

Page 718 - catalogue général SE 2017 (web flip book)

Centrales de mesure Mesure intégrée aux disjoncteurs
Micrologic pour Compact NSX

Choix des déclencheurs pour disjoncteurs Compact NSX
avec Micrologic 5 et 6A ou E, et 6E-M

Les déclencheurs électroniques Micrologic 5 ou 6 intégrent la mesure de type
A (courants) ou E (courants et énergies) ainsi que des informations d'aide à
l'exploitation.
L'affichage de ces informations peut se faire, selon les grandeurs :
@@sur l'écran intégré des déclencheurs Micrologic 5 et 6,
@@sur un afficheur de tableau FDM121 ou FDM128 (liaison ULP ou Ethernet),
@@sur un ordinateur, un smartphone ou une tablette via un module de
communication,
@@sur un système de supervision GTB (système ouvert).
Les déclencheurs Micrologic des Compact NSX utilisent une nouvelle génération
de capteurs intégrés, TC tores de Rogosowski, à large plage de linéarité adaptée
à la fois à la protection et à la mesure. Les versions Micrologic 5.3 et 6.3 peuvent
ainsi fournir, par traitement indépendant de la protection, des informations de
mesures de type A (courants) ou E (courants et énergies) et d'aide à l'exploitation.
Les informations disponibles pour les versions A (Ampèremètre) ou E (Energie)
des Micrologic 5, 6, 6-M sont indiquées dans le tableau ci-contre.

3 modes
de visualisation

Un disjoncteur Compact
NSX avec écran Micrologic

Ecran du déclencheur Micrologic

Afficheurs de tableau
Ordinateur, smartphone, tablette
