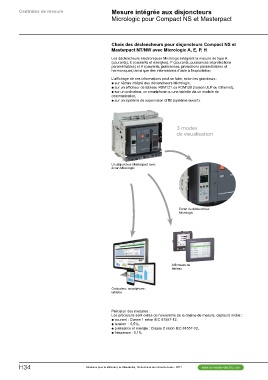

Centrales de mesure Mesure intégrée aux disjoncteurs
Micrologic pour Compact NS et Masterpact

Choix des déclencheurs pour disjoncteurs Compact NS et
Masterpact NT/NW avec Micrologic A, E, P, H

Les déclencheurs électroniques Micrologic intégrent la mesure de type A
(courants), E (courants et énergies), P (courants, puissances et protections
paramétrables) et H (courants, puissances, protections paramétrables et
harmoniques) ainsi que des informations d'aide à l'exploitation.
L'affichage de ces informations peut se faire, selon les grandeurs :
@@sur l'écran intégré des déclencheurs Micrologic,
@@sur un afficheur de tableau FDM121 ou FDM128 (liaison ULP ou Ethernet),
@@sur un ordinateur, un smartphone ou une tablette via un module de
communication,
@@sur un système de supervision GTB (système ouvert).

3 modes
de visualisation

Un disjoncteur Masterpact avec
écran Micrologic

Ecran du déclencheur
Micrologic

Afficheurs de
tableau

Ordinateur, smartphone,
tablette

Précision des mesures :
Les précisions sont celles de l’ensemble de la chaîne de mesure, capteurs inclus :
@@courant : Classe 1 selon IEC 61557-12,
@@tension : 0,5%,
@@puissance et énergie : Classe 2 selon IEC 61557-12,
@@fréquence : 0,1%.
