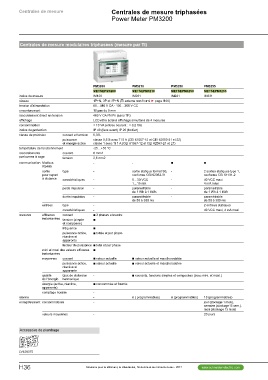

Centrales de mesure Centrales de mesure triphasées
Power Meter PM3200

Centrales de mesure modulaires triphasées (mesure par TI)

PM3200 PM3210 PM3250 PM3255

METSEPM3200 METSEPM3210 METSEPM3250 METSEPM3255

indice de mesure IM120 IM221 IM221 IM331

réseau 1P+N, 3P et 3P+N (TI externe non fourni ► page H44)

tension d'alimentation 80…480 V CA - 100…300 V CC

encombrement 10 pas de 9 mm

raccordement direct en tension 480 V CA Ph/Ph (sans TP)

affichage LCD rétro éclairé affichage simultané de 4 mesures

consommation < 10 VA (entrée courant : < 0,2 VA)

indice de protection IP 40 (face avant) IP 20 (boîtier)

classe de précision courant et tension 0,3%

puissance classe 0,5 S avec TI 5 A (CEI 61557-12 et CEI 62053-21 et 22)
et énergie active classe 1 avec TI 1 A (CEI 61557-12 et CEI 62053-21 et 21)

température de fonctionnement -25…+55 °C

raccordements courant 6 mm2
par bornes à cage tension 2,5 mm2
-
communication Modbus - bb
RS485

sortie type - sortie statique format S0, - 2 sorties statiques type 1,
pour report caractéristiques - conforme CEI 62053-31 - conforme CEI 61131-2
à distance
5…30 VCC 40 VCC maxi
1…15 mA 4 mA maxi

poids impulsion - paramétrable - paramétrable
de 1 Wh à 1 kWh de 1 Wh à 1 kWh

durée impulsion - paramétrable - paramétrable
de 50 à 300 ms de 50 à 300 ms

entrées type - 2 entrées statiques

caractéristiques - 40 VCC maxi, 4 mA maxi

mesures efficaces courant b 3 phases et neutre b valeur actuelle et maxi.horodatée
b b valeur actuelle et maxi.horodatée
instantanées tension (simple b courants, tensions simples et composées (avec mini. et maxi.)

et composée)

fréquence b

puissance actice, b totale et par phase
réactive et
apparente

facteur de puissance b total et par phase

mini et maxi des valeurs efficaces b
instantanées

moyennes courant b valeur actuelle

puissance actice, b valeur actuelle
réactive et
apparente

qualité taux de distorsion -
b consommée et fournie
de l'énergie harmonique

énergie (active, réactive,
apparente)

comptage horaire -

alarme - 6 ( programmables) 6 (programmables) 18 (programmables)

enregistrement consommations - jour (stockage 1 mois),
semaine (stockage 15 sem.),
mois (stockage 13 mois)

valeurs moyennes - 20 jours

Accessoire de plombage

LV429375 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com

H36
