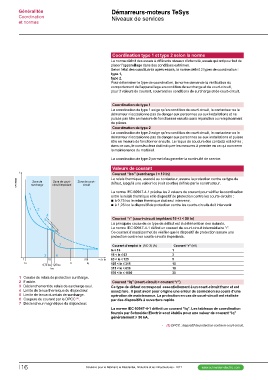

P. 788
Généralités Démarreurs-moteurs TeSys
Coordination Niveaux de services
et normes
Coordination type 1 et type 2 selon la norme
La norme définit des essais à différents niveaux d’intensité, essais qui ont pour but de
placer l’appareillage dans des conditions extrêmes.
Selon l’état des constituants après essais, la norme définit 2 types de coordination :
type 1,
type 2.
Pour déterminer le type de coordination, la norme demande la vérification du
comportement de l’appareillage en condition de surcharge et de court-circuit,
pour 3 valeurs de courant, couvrant les conditions de surcharge et de court-circuit.
t Coordination de type 1
La coordination de type 1 exige qu’en condition de court-circuit, le contacteur ou le
DF510930.eps Zone de Zone de court- Zone de court- démarreur n’occasionne pas de danger aux personnes ou aux installations et ne
surcharge circuit impédant circuit puisse pas être en mesure de fonctionner ensuite sans réparation ou remplacement
de pièces.
Coordination de type 2
La coordination de type 2 exige qu’en condition de court-circuit, le contacteur ou le
démarreur n’occasionne pas de danger aux personnes ou aux installations et puisse
être en mesure de fonctionner ensuite. Le risque de soudure des contacts est admis ;
dans ce cas, le constructeur doit indiquer les mesures à prendre en ce qui concerne
la maintenance du matériel.
La coordination de type 2 permet d’augmenter la continuité de service.
Valeurs de courant
Courant “Ico” (surcharge I < 10 In)
Le relais thermique, associé au contacteur, assure la protection contre ce type de
défaut, jusqu’à une valeur Ico (voir courbe) définie par le constructeur.
La norme IEC 60947-4-1 précise les 2 valeurs de courant pour vérifier la coordination
entre le relais thermique et le dispositif de protection contre les courts-circuits :
b à 0,75 Ico le relais thermique doit seul intervenir,
b à 1,25 Ico le dispositif de protection contre les courts-circuits doit intervenir.
12 Courant “r” (court-circuit impédant 10 < I < 50 In)
4 La principale cause de ce type de défaut est la détérioration des isolants.
5 La norme IEC 60947-4-1 définit un courant de court-circuit intermédiaire “r”.
Ce courant d’essai permet de vérifier que le dispositif de protection assure une
protection contre les courts-circuits impédants.
7 Courant d’emploi Ie (AC-3) (A) Courant “r” (kA)
Ie y 16 1
36 16 < Ie y 63 3
63 < Ie y 125 5
1 10 50 125 < Ie y 315 10
315 < Ie y 630 18
In 0,75 Ico 1,25 Ico Ir Iq 630 < Ie y 1000 30
Ico
1 Courbe du relais de protection surcharge. Courant “Iq” (court-circuit > courant “r”)
2 Fusible. Ce type de défaut correspond essentiellement à un court-circuit franc et est
3 Déclenchement du relais de surcharge seul. assez rare. Il peut avoir pour origine une erreur de connexion au cours d’une
4 Limite de tenue thermique du disjoncteur. opération de maintenance. La protection en cas de court-circuit est réalisée
5 Limite de tenue du relais de surcharge. par des dispositifs à ouverture rapide.
6 Coupure du courant par le DPCC (1).
7 Déclencheur magnétique du disjoncteur. La norme IEC 60947-4-1 définit un courant “Iq”. Les tableaux de coordination
fournis par Schneider Electric sont établis pour une valeur de courant “Iq”
généralement u 50 kA.
- (1) DPCC : dispositif de protection contre le court-circuit.
