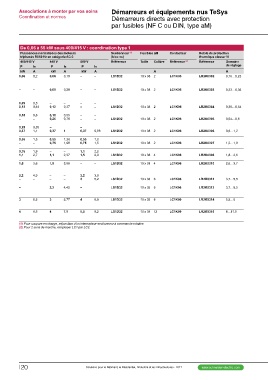

Associations à monter par vos soins Démarreurs et équipements nus TeSys
Coordination et normes Démarreurs directs avec protection
par fusibles (NF C ou DIN, type aM)

De 0,06 à 55 kW sous 400/415 V : coordination type 1

Puissances normalisées des moteurs Sectionneur (1) Fusibles aM Contacteur Relais de protection
triphasés 50/60 Hz en catégorie AC-3 (bloc nu) thermique classe 10

400/415 V 440 V 500 V Référence Taille Calibre Référence (2) Référence Domaine
de réglage
P Ie P Ie P Ie

kW A kW A kW A A A
10 x 38 2 0,16…0,23
0,06 0,2 0,06 0,19 – – LS1D32 LC1K06 LR2K0302

–– 0,09 0,28 – – LS1D32 10 x 38 2 LC1K06 LR2K0303 0,23…0,36

0,09 0,3 – – – – LS1D32 10 x 38 2 LC1K06 LR2K0304 0,36…0,54
0,12 0,44 0,12 0,37 – – LS1D32 10 x 38 2 LC1K06 LR2K0305 0,54…0,8
LS1D32 10 x 38 2 LC1K06 LR2K0306 0,8…1,2
0,18 0,6 0,18 0,55 – – LS1D32 10 x 38 2 LC1K06 LR2K0307 1,2…1,8
– – 0,25 0,76 – – LS1D32 10 x 38 4 LC1K06 LR2K0308 1,8…2,6
LS1D32 10 x 38 4 LC1K06 LR2K0310 2,6…3,7
0,25 0,85 – – – –
0,37 1,1 0,37 1 0,37 0,88 LC1K06
LC1K06
0,55 1,5 0,55 1,36 0,55 1,2 LC1K09
– – 0,75 1,68 0,75 1,5 LC1K09

0,75 1,9 – – 1,1 2,2
1,1 2,7 1,1 2,37 1,5 2,9

1,5 3,6 1,5 3,06 – –

2,2 4,9 –– 2,2 3,9 LS1D32 10 x 38 6 LR2K0312 3,7…5,5
–– –– 3 5,2 LS1D32 10 x 38 8 LR2K0312 3,7…5,5
LR2K0314 5,5…8
–– 2,2 4,42 –– LR2K0316 8…11,5

3 6,5 3 5,77 4 6,8 LS1D32 10 x 38 8

4 8,5 4 7,9 5,5 9,2 LS1D32 10 x 38 12

(1) Pour coupure en charge, adjonction d’un interrupteur-sectionneur à commande rotative.
(2) Pour 2 sens de marche, remplacer LC1 par LC2.
