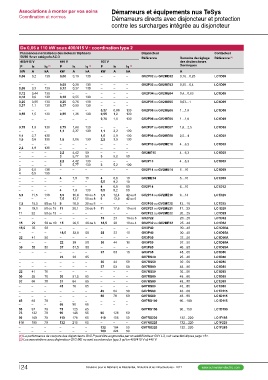

Associations à monter par vos soins Démarreurs et équipements nus TeSys
Coordination et normes Démarreurs directs avec disjoncteur et protection
contre les surcharges intégrée au disjoncteur

De 0,06 à 110 kW sous 400/415 V : coordination type 2

Puissances normalisées des moteurs triphasés Disjoncteur Domaine de réglage Contacteur
50/60 Hz en catégorie AC-3 Référence des déclencheurs Référence (2)
thermiques
400/415 V 440 V 500 V GV2P02 ou GV2ME02 LC1D09
A
P Ie Iq (1) P Ie Iq (1) P Ie Iq (1)
0,16…0,25
kW A kA kW A kA kW A kA

0,06 0,2 130 0,06 0,19 130 – – –

– – – 0,09 0,28 130 – – – GV2P03 ou GV2ME03 0,25…0,4 LC1D09
0,09 0,3 130 0,12 0,37 130 – – – GV2P04 ou GV2ME04 0,4…0,63 LC1D09
GV2P05 ou GV2ME05 0,63…1 LC1D09
0,12 0,44 130 – – – – – – GV2P06 ou GV2ME06 1…1,6 LC1D09
0,18 0,6 130 0,18 0,55 130 – – – GV2P06 ou GV2ME06 1…1,6 LC1D09

0,25 0,85 130 0,25 0,76 130 – – –
0,37 1,1 130 0,37 0,99 130 – – –

– – – – – – 0,37 0,88 130
0,55 1,5 130 0,55 1,36 130 0,55 1,2 130

– – – – – – 0,75 1,5 130

0,75 1,9 130 0,75 1,68 130 ––– GV2P07 ou GV2ME07 1,6…2,5 LC1D09
– – – 1,1 2,37 130 1,1 2,2 130
LC1D09
1,1 2,7 130 ––– 1,5 2,9 130 GV2P08 ou GV2ME08 2,5…4
1,5 3,6 130 1,5 3,06 130 2,2 3,9 130 LC1D09

––– ––– ––– GV2P10 ou GV2ME10 4…6,3 LC1D09
–––
2,2 4,9 130 – – – LC1D09

––– 2,2 4,42 50 ––– GV2ME10 4…6,3 LC1D09
––– 3 5,77 50 3 5,2 50
LC1D09
––– 2,2 4,42 130 – –– GV2P10 4…6,3
––– 3 5,77 130 3 5,2 130 LC1D12

3 6,5 130 – – – ––– GV2P14 ou GV2ME14 6…10 LC1D25
–––
4 8,5 130 – – – LC1D25
LC1D25
––– 4 7,9 15 4 6,8 10 GV2ME14 6…10 LC1D25
––– ––– 5,5 9,2 10 LC1D32
LC1D32
––– ––– 4 6,8 50 GV2P14 6…10 LC1D50A
––– LC1D65A
4 7,9 130 5,5 9,2 50 LC1D50A
LC1D65A
5,5 11,5 130 5,5 10,4 50 ou 8 7,5 12,4 42 ou 6 GV2P16 ou GV2ME16 9…14 LC1D65A
––– LC1D80
7,5 13,7 50 ou 8 9 13,9 42 ou 6 LC1D80
LC1D80
7,5 15,5 50 ou 15 9 16,9 20 ou 8 – – – GV2P20 ou GV2ME20 13…18 LC1D80
LC1D80
9 18,1 50 ou 15 11 20,1 20 ou 8 11 17,6 10 ou 6 GV2P21 ou GV2ME21 17…23 LC1D80
LC1D80
11 22 50 ou 15 – – – ––– GV2P22 ou GV2ME22 20…25 LC1D80
LC1D115
––– ––– 15 23 10 ou 6 GV2P22 20…25 LC1D115
LC1D115
15 29 50 ou 10 15 26,5 20 ou 6 18,5 28 10 ou 4 GV2P32 ou GV2ME32 25…40
LC1D150
18,5 35 50 ––– ––– GV3P40 30…40
LC1F185
––– 18,5 32,8 50 22 33 10 GV3P40 30…40 LC1F225
LC1F265
22 41 50 ––– ––– GV3P50 37…50

––– 22 39 50 30 44 10 GV3P50 37…50

30 55 50 37 51,5 50 ––– GV3P65 48…65

––– ––– 37 53 10 GV3P65 48…65

––– 22 39 65 ––– GV7RS40 25…40

––– ––– 30 44 50 GV7RS50 30…50

––– ––– 37 53 50 GV7RS80 48…80

22 41 70 ––– ––– GV7RS50 30…50

30 55 70 30 51,5 65 ––– GV7RS80 48…80

37 66 70 37 64 65 ––– GV7RS80 48…80

––– 45 76 65 ––– GV7RS80 48…80

––– ––– 45 64 50 GV7RS80 48…80

––– ––– 55 78 50 GV7RS80 48…80

45 80 70 ––– ––– GV7RS100 60…100
––– 55 90 65 –––

55 97 70 75 125 65 ––– GV7RS150 90…150
75 132 70 90 146 65 90 128 50

90 160 70 110 178 65 110 156 50 GV7RS220 132…220

110 195 70 132 215 65 ––– GV7RS220 132…220

––– ––– 132 184 50 GV7RS220 132…220

––– ––– 160 224 50

(1) La performance de coupure des disjoncteurs GV2 P peut être augmentée par un additif limiteur GV1 L3, voir caractéristiques page <?>.
(2) Les associations avec disjoncteur GV2 ME ne sont coordonnées type 2 qu’en 400/415 V et 440 V.
