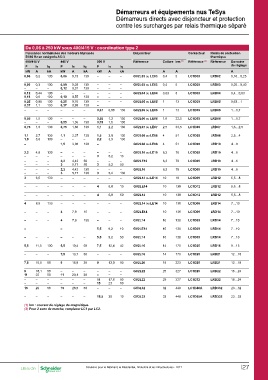

P. 799
Démarreurs et équipements nus TeSys
Démarreurs directs avec disjoncteur et protection
contre les surcharges par relais thermique séparé
De 0,06 à 250 kW sous 400/415 V : coordination type 2
Puissance normalisées des moteurs triphasés Disjoncteur Contacteur Relais de protection
50/60 Hz en catégorie AC-3 Référence (2) thermique
400/415 V 440 V 500 V Référence Calibre Irm (1) LC1D09 Référence Domaine
de réglage
P Ie Iq P Ie Iq P Ie Iq AA
0,4 5
kW A kA kW A kA kW A kA A
0,16…0,25
0,06 0,2 130 0,06 0,19 130 – – – GV2L03 ou LE03 LRD02
0,09 0,3 130 0,09 0,28 130 – – – GV2L03 ou LE03 0,4 5 LC1D09 LRD03 0,25…0,40
– – – 0,12 0,37 130 – – – GV2L04 ou LE04 0,63 8 LC1D09 LRD04 0,4…0,63
GV2L05 ou LE05 1 13 LC1D09 LRD05 0,63…1
0,12 0,44 130 – – – – – – GV2L05 ou LE05 1 13 LC1D09 LRD06 1…1,7
0,18 0,6 130 0,18 0,55 130 – – –
0,25 0,85 130 0,25 0,76 130 – – –
0,37 1,1 130 0,37 0,99 130 – – –
– – – – – – 0,37 0,88 130
0,55 1,5 130 ––– 0,55 1,2 130 GV2L06 ou LE06 1,6 22,5 LC1D09 LRD06 1…1,7
– – – 0,55 1,36 130 0,75 1,5 130 GV2L07 ou LE07 2,5 33,5 LC1D09 LRD07 1,6…2,5
0,75 1,9 130 0,75 1,68 130 1,1 2,2 130
1,1 2,7 130 1,1 2,37 130 1,5 2,9 130 GV2L08 ou LE08 4 51 LC1D09 LRD08 2,5…4
1,5 3,6 130 ––– 2,2 3,9 130 GV2L08 ou LE08 4 51 LC1D09 LRD10 4…6
––– 1,5 3,06 130 –––
2,2 4,9 130 ––– – –– GV2L10 ou LE10 6,3 78 LC1D09 LRD10 4…6
––– ––– 3 5,2 13 78 LC1D09 LRD10 4…6
GV2LE10 6,3 78 LC1D09 LRD10 4…6
––– 2,2 4,42 50 – –– 10 LC1D09 LRD12 5,5…8
––– 3 5,77 50 3 5,2 50 GV2L10 6,3
––– 2,2 4,42 130 – –– GV2L14 ou LE14 10
––– 3 5,77 130 3 5,2 130
3 6,5 130 ––– – ––
––– ––– 4 6,8 10 GV2LE14 10 138 LC1D12 LRD12 5,5…8
––– ––– 4 6,8 50 GV2L14 10 138 LC1D12 LRD12 5,5…8
4 8,5 130 – – – ––– GV2L14 ou LE14 10 138 LC1D09 LRD14 7…10
––– 4 7,9 15 – – – GV2LE14 10 138 LC1D09 LRD14 7…10
––– 4 7,9 130 – – – GV2L14 10 138 LC1D09 LRD14 7…10
––– ––– 5,5 9,2 10 GV2LE14 10 138 LC1D09 LRD14 7…10
––– ––– 5,5 9,2 50 GV2L14 10 138 LC1D09 LRD14 7…10
5,5 11,5 130 5,5 10,4 50 7,5 12,4 42 GV2L16 14 170 LC1D25 LRD16 9…13
––– 7,5 13,7 50 – – – GV2L16 14 170 LC1D25 LRD21 12…18
7,5 15,5 50 9 16,9 20 9 13,9 10 GV2L20 18 223 LC1D25 LRD21 12…18
9 18,1 50 ––– ––– GV2L22 25 327 LC1D25 LRD22 16…24
11 22 50 11 20,1 20 ––– GV2L22
GV3L32 25 327 LC1D32 LRD22 16…24
––– ––– 11 17,6 10
––– ––– 15 23 10 32 448 LC1D40A LRD332 23…32
15 29 50 15 26,5 50 –––
––– ––– 18,5 28 10 GV3L32 32 448 LC1D65A LRD332 23…32
(1) Irm : courant de réglage du magnétique.
(2) Pour 2 sens de marche, remplacer LC1 par LC2.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I27
