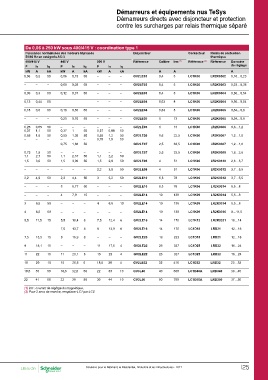

Page 797 - catalogue général SE 2017 (web flip book)

Démarreurs et équipements nus TeSys
Démarreurs directs avec disjoncteur et protection
contre les surcharges par relais thermique séparé

De 0,06 à 250 kW sous 400/415 V : coordination type 1

Puissance normalisées des moteurs triphasés Disjoncteur Contacteur Relais de protection
50/60 Hz en catégorie AC-3 Référence (2) thermique

400/415 V 440 V 500 V Référence Calibre Irm (1) LC1K06 Référence Domaine
de réglage
P Ie Iq P Ie Iq P Ie Iq
A
kW A kA kW A kA kW A kA A A
0,4 5 LR2K0302 0,16…0,23
0,06 0,2 50 0,06 0,19 50 – – – GV2LE03 0,4 5
0,4 5
––– 0,09 0,28 50 – – – GV2LE03 0,63 8 LC1K06 LR2K0303 0,23…0,36
0,63 8
0,09 0,3 50 0,12 0,37 50 – – – GV2LE03 1 13 LC1K06 LR2K0304 0,36…0,54
1 13
0,12 0,44 50 ––– GV2LE04 1,6 22,5 LC1K06 LR2K0304 0,36…0,54
2,5 33,5
0,18 0,6 50 0,18 0,55 50 – – – GV2LE04 2,5 33,5 LC1K06 LR2K0305 0,54…0,8
4 51
––– 0,25 0,76 50 – – – GV2LE05 4 51 LC1K06 LR2K0305 0,54…0,8
6,3 78
0,25 0,85 50 – – – ––– GV2LE05 6,3 78 LC1K06 LR2K0306 0,8…1,2
0,37 1,1 50 0,37 1 50 0,37 0,88 50 GV2LE06 10 138
GV2LE07 10 138
0,55 1,5 50 0,55 1,36 50 0,55 1,2 50 10 138 LC1K06 LR2K0307 1,2…1,8
– – – – – – 0,75 1,5 50 14 170
14 170
– – – 0,75 1,68 50 ––– 18 223 LC1K06 LR2K0307 1,2…1,8
25 327
0,75 1,9 50 ––– ––– GV2LE07 25 327 LC1K06 LR2K0308 1,8…2,6
1,1 2,7 50 1,1 2,37 50 1,1 2,2 50 GV2LE08 32 416
40 560 LC1K06 LR2K0310 2,6…3,7
1,5 3,6 50 1,5 3,06 50 1,5 2,9 50 50 700

––– ––– 2,2 3,9 50 GV2LE08 LC1K06 LR2K0312 3,7…5,5

2,2 4,9 50 2,2 4,4 50 3 5,2 50 GV2LE10 LC1K06 LR2K0312 3,7…5,5

––– 3 5,77 50 – – – GV2LE10 LC1K06 LR2K0314 5,5…8

––– 4 7,9 15 – – – GV2LE14 LC1K09 LR2K0314 5,5…8

3 6,5 50 – – – 4 6,8 10 GV2LE14 LC1K09 LR2K0314 5,5…8

4 8,5 50 – – – ––– GV2LE14 LC1K09 LR2K0316 8…11,5

5,5 11,5 15 5,5 10,4 8 7,5 12,4 6 GV2LE16 LC1K12 LR2K0321 10…14

––– 7,5 13,7 8 9 13,9 6 GV2LE16 LC1D18 LRD21 12…18

7,5 15,5 15 9 16,9 8 ––– GV2LE20 LC1D18 LRD21 12…18

9 18,1 15 – – – 11 17,6 4 GV2LE22 LC1D25 LRD22 16…24

11 22 15 11 20,1 6 15 23 4 GV2LE22 LC1D25 LRD22 16…24

15 29 10 15 26,5 6 18,5 28 4 GV2LE32 LC1D32 LRD32 23…32

18,5 35 50 18,5 32,5 50 22 33 10 GV3L40 LC1D40A LRD340 30…40

22 41 50 22 39 50 30 44 10 GV3L50 LC1D50A LRD350 37…50

(1) Irm : courant de réglage du magnétique.
(2) Pour 2 sens de marche, remplacer LC1 par LC2.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I25
